Zastanawiasz się, dlaczego po montażu przepustnicy wydechu zapala się kontrolka Check Engine albo silnik zaczyna pracować nierówno? Jedną z możliwych przyczyn jest niewłaściwe położenie zaworu lub nieszczelność układu w pobliżu sondy lambda. W poradniku wyjaśniamy, jaką funkcję pełnią poszczególne sondy, gdzie zaplanować bypass oraz jakie błędy montażowe mogą zakłócić pracę sterownika ECU.
Montaż przepustnicy wydechu (exhaust cutout) to jedna z najczęściej wybieranych modyfikacji układów wydechowych. Pozwala na szybką zmianę charakterystyki dźwięku, a w zależności od konstrukcji bypassu może również zmniejszyć lokalne opory przepływu spalin (backpressure). Niewłaściwe miejsce montażu może jednak prowadzić do problemów z odczytami sondy lambda. W niektórych przypadkach silnik może wejść w tryb awaryjny, a sterownik ECU może mieć problemy z prawidłową adaptacją korekt paliwowych.
Rola sondy lambda w sterowaniu silnikiem i pracy ECU
Sonda lambda to kluczowy czujnik układu sterowania silnikiem który odpowiada za pomiar zawartości tlenu w spalinach. Jej funkcja zależy od położenia w układzie wydechowym. Sonda regulacyjna, umieszczona przed katalizatorem, uczestniczy w sterowaniu składem mieszanki paliwowo-powietrznej (fuel trims). Na podstawie jej sygnału ECU koryguje dawkę paliwa, tworząc krótkoterminowe i długoterminowe korekty określane jako STFT (short term fuel trims) i LTFT (long term fuel trims).
Sonda znajdująca się za katalizatorem pełni przede wszystkim funkcję diagnostyczną. Porównując jej sygnał z sygnałem sondy regulacyjnej, sterownik może oceniać sprawność katalizatora. Dokładna strategia działania zależy jednak od konstrukcji konkretnego silnika i oprogramowania ECU.

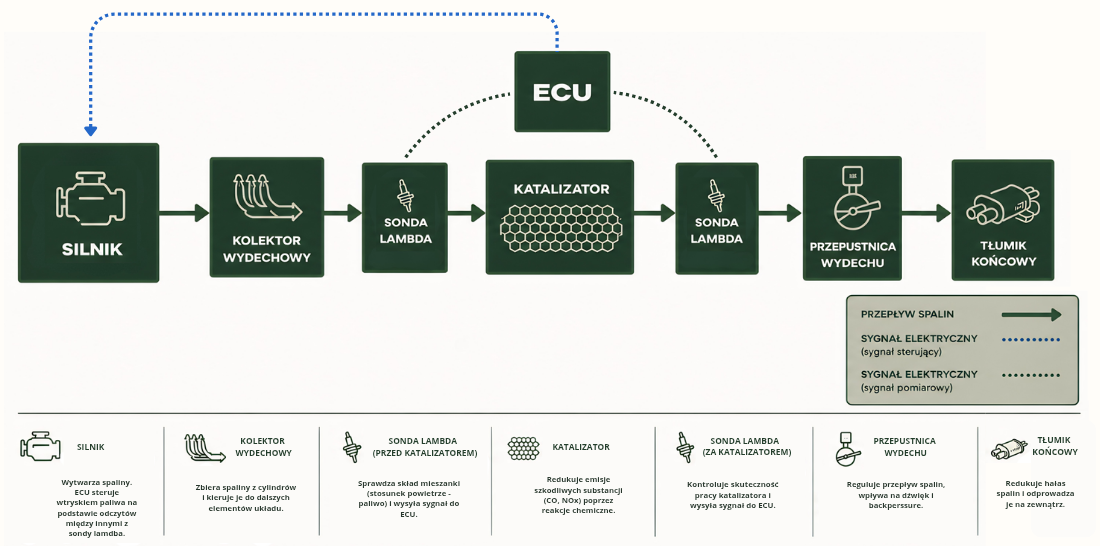

Schemat wpływu sygnału sondy lambda na pracę sterownika silnika.
Nieszczelność układu przed sondą regulacyjną może doprowadzić do przedostawania się dodatkowego tlenu do strumienia spalin. Czujnik może wtedy zarejestrować sygnał wskazujący na mieszankę uboższą, niż jest ona w rzeczywistości, a sterownik może odpowiednio zwiększyć korektę dawki paliwa.
Pneumatyczna przepustnica wydechu - uniwersalny zestaw do montażu - TuningLab.pl
Wpływ przepustnicy wydechu (exhaust cutout) na odczyty sondy lambda
Prawidłowo zamontowana przepustnica nie powinna wpływać na odczyty sond lambda
Przepustnica wydechu tworzy alternatywną drogę przepływu spalin czyli tzw. bypass. Po otwarciu zaworu część spalin zostaje skierowana do krótszego kanału, co zmienia rozkład ciśnienia i prędkość przepływu w miejscu odejścia od głównej rury.
Jeżeli bypass znajduje się za wszystkimi sondami lambda, a jego połączenia pozostają szczelne, otwarcie przepustnicy nie powinno bezpośrednio zmieniać składu spalin mierzonego przez czujniki. Sondy nadal znajdują się przed punktem rozdzielenia przepływu i analizują spaliny opuszczające silnik.
Kiedy przepustnica może powodować problemy?
Problem pojawia się wtedy, gdy nieszczelne połączenie lub otwarty wylot bypassu znajduje się przed sondą regulacyjną albo w jej bezpośrednim sąsiedztwie. Przy niskich obrotach przepływ spalin ma charakter pulsacyjny. Pomiędzy kolejnymi impulsami do układu może zostać zassane powietrze atmosferyczne, które zwiększa ilość tlenu docierającego do czujnika.
Sonda regulacyjna interpretuje taki sygnał jako mieszankę ubogą, nawet jeśli rzeczywisty proces spalania przebiega prawidłowo. ECU reaguje zwiększeniem dodatniej korekty krótkoterminowej STFT. Jeżeli nieprawidłowy sygnał utrzymuje się dłużej, zmiana może zostać zapisana również w korekcie długoterminowej LTFT.
W rezultacie silnik może otrzymywać większą dawkę paliwa, mimo że przyczyną problemu nie jest rzeczywiście uboga mieszanka, lecz dodatkowy tlen przedostający się do wydechu. Możliwe objawy to zwiększone zużycie paliwa, zapach niespalonego paliwa, nierówna praca na biegu jałowym, osadzanie się sadzy oraz kontrolka Check Engine. Przy znacznym odchyleniu korekt mogą pojawić się błędy dotyczące zbyt ubogiej mieszanki, np. P0171 lub P0174, a w bardziej zaawansowanych przypadkach również tryb awaryjny.
Jeżeli przepustnica zostanie zamontowana pomiędzy sondą regulacyjną a diagnostyczną albo umożliwi ominięcie katalizatora, problem będzie miał inny charakter. Sonda przed katalizatorem może nadal prawidłowo uczestniczyć w regulacji mieszanki, ale czujnik diagnostyczny otrzyma sygnał niezgodny z oczekiwaną pracą katalizatora. Sterownik może wtedy zapisać błąd sprawności układu oczyszczania spalin, np. P0420 lub P0430.
Taka lokalizacja bypassu nie musi od razu powodować nierównej pracy silnika, ale może zakłócić diagnostykę katalizatora, zwiększyć emisję spalin i doprowadzić do zapalenia kontrolki Check Engine.
Najważniejsza zasada montażu
Bezpieczny montaż
Najmniejsze ryzyko zakłócenia odczytów występuje wtedy, gdy przepustnica zostanie zamontowana za wszystkimi sondami lambda oraz elementami odpowiedzialnymi za oczyszczanie spalin, a cały układ pozostanie szczelny. W takiej konfiguracji otwarcie bypassu nie powinno wpływać na pracę sond ani powodować nieprawidłowych korekt paliwowych.
Montaż mogący powodować problemy
Największe ryzyko pojawia się w przypadku nieszczelności przed sondą regulacyjną lub wykonania bypassu pomiędzy sondą regulacyjną a diagnostyczną. Taka konfiguracja może zakłócić odczyty sond lambda, wpłynąć na korekty paliwowe oraz prowadzić do zapisania błędów ECU i zapalenia kontrolki Check Engine.
Skutki nieprawidłowego montażu przepustnicy wydechu
Jeżeli sonda regulacyjna wykryje dodatkowy tlen przedostający się przez nieszczelność lub źle umieszczony bypass, ECU zwiększy dodatnie korekty paliwowe. Długotrwałe utrzymywanie się takiego sygnału może prowadzić do:
- zwiększenia korekt krótko i długoterminowych;
- wzrostu zużycia paliwa;
- pojawienia się zapachu niespalonego paliwa lub sadzy w układzie wydechowym;
- zapalenia kontrolki Check Engine;
- nierównej pracy na biegu jałowym i pogorszenia reakcji na gaz;
- zapisania błędów zbyt ubogiej mieszanki, np. P0171 lub P0174;
- przejścia silnika w tryb awaryjny, jeżeli odchylenie sygnału przekroczy zakres dopuszczony przez sterownik.
Jeżeli nieprawidłowy sygnał utrzymuje się przez dłuższy czas, ECU może zapisać zwiększoną korektę również w pamięci LTFT. W takim przypadku wpływ błędu może być odczuwalny także po zamknięciu przepustnicy, dopóki sterownik ponownie nie dostosuje wartości adaptacyjnych lub korekty nie zostaną sprawdzone podczas diagnostyki.
Najczęstsze błędy montażowe przepustnicy wydechu:
| BŁĄD MONTAŻOWY | KONSEKWENCJA | SKUTEK DLA UŻYTKOWNIKA |
|---|---|---|
| Nieszczelność lub bypass przed sondą regulacyjną | Do strumienia spalin przedostaje się dodatkowy tlen, który sonda interpretuje jako mieszankę ubogą |
Wzrost STFT i LTFT, błędy P0171/P0174, Check Engine, nierówna praca |
| Wylot bypassu zbyt blisko sondy | Pulsacja przepływu może doprowadzić do zasysania powietrza atmosferycznego w kierunku czujnika |
Niestabilny sygnał sondy i okresowe zmiany korekt paliwowych |
| Bypass pomiędzy sondą regulacyjną a diagnostyczną | Sonda za katalizatorem otrzymuje sygnał niezgodny z oczekiwaną pracą układu oczyszczania spalin |
Błędy sprawności katalizatora P0420/P0430 i Check Engine |
| Bypass omijający katalizator, DPF lub GPF | Część spalin nie przechodzi przez element odpowiedzialny za ograniczanie emisji |
Wzrost emisji, błędy diagnostyczne i niezgodność pojazdu z wymaganiami |
Uniknij kosztownych błędów przy instalacji!
Chcesz mieć pewność, że wykonasz prace spawalnicze i elektryczne zgodnie ze sztuką? Sprawdź nasz szczegółowy poradnik montażu elektrycznej przepustnicy wydechu:
Jak zamontować elektryczną przepustnicę wydechu? Instrukcja krok po kroku
.
Zasady prawidłowego montażu (Best Practices)
Żeby ograniczyć ryzyko błędów ECU, przepustnicę należy umieścić za sondami lambda i elementami odpowiedzialnymi za oczyszczanie spalin. Równie ważne są szczelność połączeń, kierunek odejścia bypassu oraz zabezpieczenie siłownika i przewodów przed temperaturą.
Zalecana odległość przepustnicy wydechu od sondy lambda
W typowej konfiguracji zalecamy zachowanie około 30–50 cm odstępu pomiędzy ostatnią sondą lambda a miejscem odejścia bypassu. Taki dystans tworzy praktyczny bufor ograniczający ryzyko dotarcia powietrza atmosferycznego do czujnika podczas pulsacji przepływu.
- znajdować się za wszystkimi sondami lambda,
- nie omijać elementów odpowiedzialnych za oczyszczanie spalin, takich jak katalizator, DPF lub GPF.
Ekspercka porada
Im dalej od kolektora i sond regulacyjnych będzie zamontowana przepustnica, tym mniejsze mamy ryzyko turbulencji wpływających na odczyt. Idealnym miejscem jest sekcja środkowa / końcowa, tuż przed tłumikiem końcowym.
Kąt odejścia bypassu (Y-Pipe) i wpływ na przepływ spalin
Należy unikać trójników montowanych pod kątem prostym (90°). Optymalne parametry przepływu i najmniejsze zawirowania generują złącza typu Y-pipe o kącie mniejszym niż 45°. Zastosowanie odpowiedniego oprzyrządowania powoduje, że przy zamkniętej przepustnicy spaliny przepływają płynnie i bez zakłóceń, co pozwala im utrzymać właściwy kierunek i zapobiega tworzeniu się szkodliwych zawirowań.
Szczelność układu
Nieszczelność przed sondą regulacyjną może doprowadzić do zasysania powietrza atmosferycznego i zafałszowania pomiaru zawartości tlenu w spalinach. ECU odczyta taki sygnał jako mieszankę ubogą i zwiększy dodatnie korekty paliwowe.
Po montażu należy więc sprawdzić szczelność spoin, połączeń kołnierzowych oraz pracę przepustnicy. Kontrola powinna zostać przeprowadzona zarówno na biegu jałowym, jak i po rozgrzaniu układu, ze względu na rozszerzalność termiczną.
Elektryczna przepustnica wydechu - zestaw do montażu - TuningLab.pl
Podsumowanie - bezpieczny montaż przepustnicy wydechu
Relacja pomiędzy przepustnicą wydechu a sondami lambda ma kluczowe znaczenie dla prawidłowej pracy silnika. Bypass wykonany za sondami i elementami układu oczyszczania spalin nie powinien bezpośrednio zakłócać pomiaru składu mieszanki ani diagnostyki katalizatora.
Największe ryzyko błędów powstaje przy nieszczelności przed sondą regulacyjną, zbyt bliskim zakończeniu bypassu albo skierowaniu spalin z pominięciem katalizatora, DPF lub GPF. W takich warunkach mogą pojawić się nieprawidłowe korekty paliwowe, błędy P0171/P0174, błędy sprawności katalizatora P0420/P0430 oraz kontrolka Check Engine.
Przepustnica wydechu pozostaje skutecznym narzędziem kontroli charakteru auta, pod warunkiem prawidłowego zaprojektowania miejsca montażu, zachowania szczelności oraz sprawdzenia pracy układu po wykonaniu modyfikacji.
FAQ - montaż przepustnicy wydechu a sonda lambda - najczęściej zadawane pytania
Czy montaż przepustnicy wymaga strojenia (remap)?
W prawidłowo wykonanej instalacji montaż przepustnicy wydechu nie wymaga zmiany oprogramowania ECU. Dotyczy to układu, w którym bypass znajduje się za sondami, nie omija elementów odpowiedzialnych za oczyszczanie spalin i pozostaje szczelny w pozycji zamkniętej.
Jeżeli po montażu pojawiają się błędy lub korekty paliwowe wyraźnie zmieniają się po otwarciu klapy, przyczyną jest najczęściej problem konstrukcyjny albo nieszczelność, a nie brak strojenia. W pierwszej kolejności należy sprawdzić sygnały sond, krótko i długoterminowe korekty paliwowe oraz szczelność połączeń.
Czy prawidłowo zamontowana przepustnica wydechu (exhaust cutout) powoduje błędy ECU?
Prawidłowo zamontowana przepustnica nie powinna powodować błędów ECU. Bypass należy umieścić za sondami i elementami układu oczyszczania spalin, a wszystkie połączenia muszą pozostać szczelne zarówno przy otwartej, jak i zamkniętej klapie.
Po wykonaniu instalacji warto odczytać pamięć błędów i porównać krótko i długoterminowe korekty paliwowe przy obu położeniach przepustnicy. Jeżeli wartości wyraźnie się zmieniają, należy ponownie sprawdzić szczelność i miejsce zakończenia bypassu.
Czy każda przepustnica wydechu wymaga emulatora sondy?
Nie. Prawidłowo wykonany montaż przepustnicy nie wymaga stosowania emulatora sondy lambda. Jeżeli po otwarciu bypassu pojawia się błąd, emulator jedynie ukryje jego objaw - nie usunie nieszczelności, nie poprawi miejsca montażu i nie przywróci prawidłowej pracy układu oczyszczania spalin.
Zamiast maskować sygnał czujnika, należy ustalić, czy przyczyną jest dodatkowe powietrze przed sondą regulacyjną, zakłócenie sygnału sondy diagnostycznej albo ominięcie katalizatora, DPF lub GPF.
O materiale
Artykuł został opracowany przez zespół TuningLab na podstawie zasad działania sond regulacyjnych i diagnostycznych oraz analizy wpływu nieszczelności i zmiany drogi przepływu spalin na pracę układu sterowania silnikiem. Podane odległości montażowe mają charakter orientacyjny i wymagają sprawdzenia w konkretnej konfiguracji układu wydechowego.
