Jak zamontować elektryczną przepustnicę wydechu? Instrukcja krok po kroku | Tuninglab.pl
Od wyboru miejsca i wykonania bypassu po podłączenie sterownika i końcowy test układu
Planujesz montaż elektrycznej przepustnicy wydechu? W tym poradniku przeprowadzamy Cię przez wybór miejsca, wykonanie bypassu, podłączenie instalacji 12 V oraz sprawdzenie szczelności i działania układu.
Samodzielny montaż przepustnicy wydechu to proces wymagający precyzji mechanicznej, podstawowej wiedzy z zakresu elektryki samochodowej oraz doświadczenia w pracach spawalniczych. Prawidłowo zainstalowany system pozwala w ciągu kilku sekund zmienić brzmienie auta, przy zachowaniu szczelności i prawidłowego podparcia układu wydechowego. W poniższym poradniku skupimy się na instalacji przepustnicy elektrycznej, która po otwarciu omija wybraną sekcję tłumiącą, natomiast po zamknięciu kieruje spaliny standardową drogą przez tłumik. Dzięki zintegrowanemu napędowi elektrycznemu oraz prostej instalacji sterującej jest wybierana do aut typu daily driver.
Krok 1: Przygotowanie i niezbędne narzędzia
Prawidłowe przygotowanie zaplecza technicznego to fundament bezpiecznego i trwałego montażu. Przed rozpoczęciem prac należy zmierzyć zewnętrzną średnicę rury wydechowej, sprawdzić ilość dostępnego miejsca oraz zaplanować długość całego zespołu obejmującego odnogę bypassu, przepustnicę i zakończenie wylotu. Należy upewnić się, że przed rozpoczęciem montażu skompletowano:
- zawór z napędem elektrycznym,
- centralkę sterującą,
- pilot lub fizyczny przycisk,
- dedykowaną wiązkę elektryczną,
- Y-pipe lub element służący do wykonania odnogi bypassu,
- rurę kierującą spaliny poza przestrzeń pod kabiną.
Do wykonania montażu potrzebne będą również przyrządy pomiarowe, marker, narzędzie do cięcia rury i usuwania zadziorów, spawarka z materiałem dodatkowym dopasowanym do rodzaju stali, miernik elektryczny, zaciskarka do przewodów, koszulki termokurczliwe, oprawka bezpiecznika, gumowy przepust oraz peszel odporny na temperaturę.
Choć dostępne są profesjonalne obejmy, dla zapewnienia pełnej szczelności i estetyki spoiny warto rozważyć spawanie metodą TIG. Ta technologia zapewnia dobrą kontrolę nad jeziorkiem spawalniczym i pozwala uzyskać czystą spoinę na cienkościennych elementach ze stali nierdzewnej. Trwałość połączenia zależy jednak również od prawidłowego spasowania elementów, doboru materiału dodatkowego, kontroli temperatury oraz zabezpieczenia grani spoiny przed utlenieniem. W przypadku rur ze stali nierdzewnej warto zastosować osłonę grani argonem.
Bezpieczeństwo i precyzja wymagają, aby prace były prowadzone na podnośniku kolumnowym lub certyfikowanych kobyłkach, zapewniających stabilność pojazdu. Pojazd trzeba dodatkowo zabezpieczyć przed przemieszczeniem, a układ wydechowy przed rozpoczęciem prac musi całkowicie ostygnąć. Przed przystąpieniem do jakichkolwiek czynności mechanicznych, zalecane jest odłączenie akumulatora. Jest to niezbędny krok, który pozwoli ograniczyć ryzyko zwarć w instalacji elektrycznej pojazdu podczas prowadzenia nowej wiązki oraz chronić wrażliwą elektronikę sterownika przepustnicy przed przypadkowymi skokami napięcia. Zacisk masowy spawarki umieścić możliwie blisko wykonywanego połączenia.
Narzędzia niezbędne do instalacji oraz kompletny zestaw elektrycznej przepustnicy wydechu.
Krok 2: Wybór miejsca montażu elektrycznej przepustnicy wydechu
Prawidłowe umiejscowienie elektrycznej przepustnicy wydechu ma bezpośredni wpływ na jej późniejszą niezawodność oraz stabilność pracy. Bypass należy zaplanować za wszystkimi sondami lambda oraz kompletnym układem oczyszczania spalin, obejmującym katalizator, DPF lub GPF. Ze względu na obecność silnika elektrycznego i elektroniki sterującej, zawór powinien być montowany możliwie jak najdalej od źródeł ekstremalnych temperatur spalin.
Najczęściej wybieranym miejscem montażu jest odcinek układu wydechowego przed tłumikiem końcowym. Wybór tego miejsca niesie ze sobą dwie główne korzyści: pozwala na uzyskanie wyraźnej zmiany brzmienia po otwarciu klapy, a jednocześnie zapewnia bezpieczne warunki pracy dla napędu elektrycznego. W tej sekcji temperatura gazów wylotowych jest już znacznie niższa niż w początkowym odcinku układu, co ogranicza ryzyko uszkodzenia napędu elektrycznego. Wylot bypassu należy skierować w stronę tyłu pojazdu i zakończyć tak, aby spaliny nie gromadziły się pod kabiną.
Montaż elektrycznej przepustnicy bezpośrednio przy turbosprężarce, za downpipe’em lub w pobliżu katalizatora nie jest zalecany. W tych miejscach temperatury spalin (EGT) są znacznie wyższe, co zwiększa ryzyko przegrzewania napędu, degradacji uszczelnień oraz skrócenia żywotności całego mechanizmu. Bypass wykonany przed katalizatorem, DPF lub GPF mógłby również umożliwiać ominięcie elementów odpowiedzialnych za oczyszczanie spalin.
Oprócz kwestii termicznych, należy uwzględnić ochronę przed czynnikami mechanicznymi i korozyjnymi. Obudowa napędu elektrycznego nie powinna być narażona na bezpośrednie uderzenia kamieni, intensywny strumień wody spod kół ani długotrwały kontakt z solą drogową. Warto również zwrócić uwagę na ułożenie napędu. Skierowanie go ku górze powinno zapobiegać gromadzeniu się wilgoci wewnątrz obudowy oraz chronić mechanizm przed fizycznymi uszkodzeniami podczas pokonywania nierówności terenu czy progów zwalniających. Podczas wyboru pozycji należy uwzględnić prześwit pojazdu, ruch układu wydechowego na wieszakach oraz odległość od wału napędowego, zawieszenia, przewodów hamulcowych i paliwowych. Ostateczne ustawienie napędu powinno być zgodne z instrukcją konkretnego modelu przepustnicy.
Skompletuj swój układ wydechowy
Szukasz sprawdzonego rozwiązania, które przetrwa wysokie temperatury i trudne warunki? Sprawdź naszą ofertę profesjonalnych zaworów wykonanych ze stali T304.
Krok 3: Prace mechaniczne i precyzyjne mocowanie
Montaż rozpoczynamy od próbnego złożenia wszystkich elementów bypassu poza układem wydechowym. Następnie przykładamy Y-pipe lub przygotowaną odnogę do prostego odcinka rury, sprawdzamy dostępne miejsce i zaznaczamy obszar cięcia. Po dokładnym wyznaczeniu osi przelotu, odznaczamy i wycinamy fragment rury. Długość wycinanego fragmentu powinna odpowiadać całemu zespołowi montażowemu, a nie tylko korpusowi przepustnicy. Kluczem do sukcesu jest tutaj czystość cięcia - krawędzie powinny być równe i pozbawione zadziorów, co ułatwi uzyskanie pełnego przetopu podczas późniejszego łączenia elementów.
Przed wykonaniem pełnych spoin warto wstępnie przyłapać Y-pipe, tymczasowo zamontować przepustnicę i ponownie sprawdzić ułożenie całego układu. Aby zmaksymalizować żywotność urządzenia, przepustnicę wspawujemy w taki sposób, by napęd znajdował się w pozycji osłoniętej, najlepiej od góry rury wydechowej. Taka konfiguracja chroni elektronikę przed wodą stojącą w zagłębieniach podwozia oraz mechanicznymi uderzeniami. Przed ostatecznym spawaniem upewnij się, że przepustnica zachowuje odpowiedni prześwit, wylot spalin jest skierowany we właściwą stronę, a pracujący na wieszakach wydech ma wystarczająco dużo miejsca i nie styka się z podwoziem, zawieszeniem ani przewodami znajdującymi się pod samochodem. Zbyt bliskie sąsiedztwo może powodować przenoszenie uciążliwych wibracji na karoserię pojazdu. Dopiero po tej kontroli można wykonać końcowe spawanie. Do łączenia elementów rekomendujemy spawanie metodą TIG - pozwala ono uzyskać zwartą, estetyczną spoinę i precyzyjnie kontrolować ilość wprowadzanego ciepła, co ma szczególne znaczenie w przypadku cienkościennej stali nierdzewnej.
Układ wydechowy pracuje pod ciśnieniem, dlatego każda nieszczelność lub mikropor w spoinie może generować niepożądane świsty i metaliczne odgłosy, psujące efekt końcowy. Po zakończeniu prac spawalniczych, układ należy pozostawić do całkowitego, naturalnego ostygnięcia. Próba gwałtownego schłodzenia metalu lub zbyt szybki montaż plastikowych osłon podwozia na gorący korpus może uszkodzić przepustnicę lub jej uszczelnienia wewnętrzne. Uszczelki, obejmy, napęd elektryczny i osłony podwozia można zamontować dopiero wtedy, gdy elementy osiągną bezpieczną temperaturę. Na koniec należy sprawdzić jakość spoin, ułożenie przepustnicy oraz to, czy ciężar odnogi nie obciąża nadmiernie korpusu zaworu.

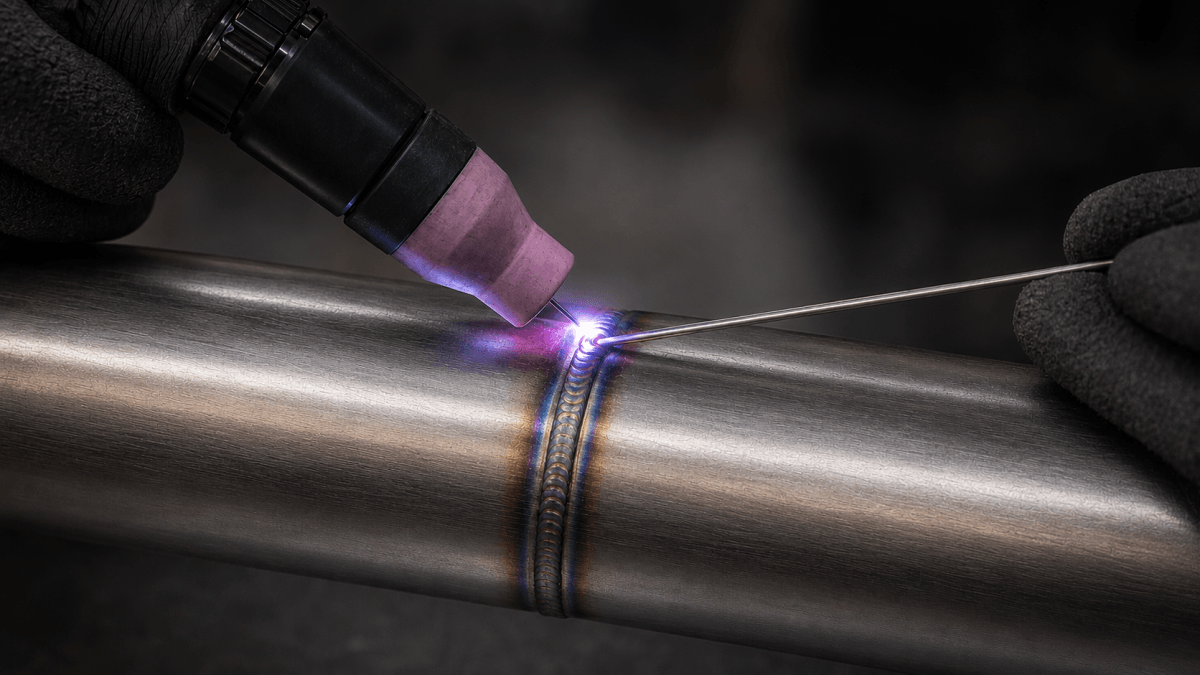

Proces spawania przepustnicy wydechu metodą TIG.
Krok 4: Instalacja elektryczna i zabezpieczenie wiązki
Prawidłowe prowadzenie wiązki elektrycznej to etap decydujący o bezawaryjności systemu w długim terminie. Przewody zasilające należy prowadzić od napędu przepustnicy w kierunku wnętrza pojazdu, wykorzystując fabryczne przepusty gumowe w podłodze lub bagażniku albo wykonując nowy otwór zabezpieczony odpowiednim gumowym pierścieniem. Wiązka nie powinna przechodzić bezpośrednio przez ostrą krawędź blachy. Kluczową zasadą bezpieczeństwa jest również bezwzględne omijanie nagrzewających elementów układu wydechowego, ruchomych części zawieszenia oraz przewodów paliwowych i hamulcowych. Cała wiązka powinna być zabezpieczona odpornym na temperaturę peszlem i solidnie przymocowana do elementów konstrukcyjnych podwozia za pomocą wzmocnionych opasek zaciskowych w taki sposób, aby nie zwisała ani nie napinała się podczas ruchu układu wydechowego.
Krok 5: Podłączenie przepustnicy wydechu do instalacji 12V
Ostatnim etapem procesu instalacji jest montaż i konfiguracja serca systemu, czyli centralki sterującej. Aby zapewnić jej długowieczność, moduł należy umieścić w miejscu całkowicie suchym i odizolowanym od wilgoci - najczęściej rekomendowaną lokalizacją jest wnętrze bagażnika (za boczną tapicerką). Po stabilnym zamocowaniu centralki, łączymy ją z poprowadzoną wcześniej wiązką przepustnicy, ściśle przestrzegając schematu elektrycznego producenta.
Kwestia zasilania jest kluczowa dla ochrony akumulatora. W większości wypadków producenci stosują uniwersalne wtyczki do wpięcia w gniazdo zapalniczki - co znacząco ułatwia sprawę. W innych wypadkach przewód dodatni (+12V) należy podłączyć do źródła zasilania wskazanego w instrukcji konkretnego sterownika. Obwód musi być zabezpieczony bezpiecznikiem umieszczonym możliwie blisko punktu poboru napięcia, a jego wartość oraz przekrój przewodów powinny odpowiadać poborowi prądu zestawu. Jeżeli producent dopuszcza „zasilanie po stacyjce”, można wykorzystać odpowiednio dobrany obwód ACC. Sterownik aktywuje się dopiero po włączeniu zapłonu, dzięki czemu po jego wyłączeniu nie pobiera prądu z tego obwodu i zmniejsza ryzyko rozładowania baterii podczas dłuższego postoju. Nie należy wpinać urządzenia w przypadkowy obwód ani podłączać go bezpośrednio do akumulatora bez właściwego zabezpieczenia. Masę najlepiej podłączyć do czystego, fabrycznego punktu masowego na karoserii.
Sposób sterowania zależy od wybranego zestawu. W przypadku systemów elektrycznych sterownik bezpośrednio zarządza pracą napędu, natomiast w wersjach hybrydowych/pneumatycznych przesyła sygnał do elektrozaworu (solenoidu), który zarządza medium roboczym. Jeśli sterowanie odbywa się za pomocą pilota, centralki nie należy umieszczać wewnątrz zamkniętego metalowego profilu, ponieważ może to ograniczyć zasięg sygnału. Przed ponownym montażem tapicerki należy sprawdzić polaryzację zasilania, poprawność wszystkich połączeń oraz działanie zaworu przy wyłączonym silniku.
Nowoczesne zestawy TuningLab oferują elastyczność w doborze interfejsu sterującego. W zależności od wybranej konfiguracji, zarządzanie brzmieniem może odbywać się poprzez bezprzewodowy pilot RF lub fizyczny przycisk dyskretnie wkomponowany w kokpit.
Gotowy na modyfikacje w swoim aucie?
Nie ryzykuj nieszczelności i awarii spowodowanych tanimi zamiennikami. Wybierz profesjonalne przepustnice wydechu od TuningLab, testowane w warunkach motorsportowych.
Krok 6: Test działania i kontrola szczelności
Po zakończeniu prac instalacyjnych i ponownym podłączeniu akumulatora, następuje etap weryfikacji układu, który dzielimy na cztery etapy:
| ETAP WERYFIKACJI | PRZEBIEG I CEL TESTU |
|---|---|
| Test elektryczny przy wyłączonym silniku | Przed uruchomieniem silnika wykonaj kilka pełnych cykli otwarcia i zamknięcia przepustnicy. Klapa powinna poruszać się płynnie, a przewody nie powinny się napinać ani dotykać gorących lub ruchomych elementów. Nietypowy opór, zgrzyt lub brak pełnego domknięcia wymaga ponownego sprawdzenia ustawienia zaworu. |
| Kontrola szczelności na zimnym układzie | Po całkowitym ostygnięciu układu sprawdź szczelność spoin, połączeń kołnierzowych oraz zamkniętej przepustnicy. Pierwsze uruchomienie silnika pozwala na precyzyjne sprawdzenie szczelności wykonanych spoin - najmniejszy przedmuch będzie słyszalny jako charakterystyczny świst lub syk. Do tego celu możesz użyć profesjonalnego sprayu do wykrywania nieszczelności lub wody z mydłem, aby upewnić się, że połączenia są idealnie gazoszczelne. |
| Test pracy po rozgrzaniu | Po osiągnięciu przez układ temperatury roboczej ponownie wykonaj pełen cykl otwarcia i zamknięcia przepustnicy przy użyciu pilota lub przycisku. Rozgrzane elementy rozszerzają się, dlatego klapa nadal powinna pracować płynnie, bez przycięć, metalicznych zgrzytów i problemów z pełnym domknięciem. Jeżeli dany sterownik obsługuje automatyczną kalibrację, należy wykonać ją zgodnie z procedurą producenta. |
| Jazda próbna pod obciążeniem | Podczas krótkiej jazdy sprawdź działanie przepustnicy w pozycji otwartej i zamkniętej. To jedyny sposób, aby zweryfikować pracę układu w warunkach drogowych, gdy wydech poddawany jest drganiom i wysokim temperaturom. Zwróć uwagę na ewentualne niepożądane dźwięki, rezonans mechaniczny czy opóźnienia w reakcji na sygnał sterujący. Po zakończeniu jazdy pozostaw układ do ostygnięcia i ponownie sprawdź mocowania oraz stan wiązki. Jeśli wszystko działa prawidłowo, montaż jest zakończony sukcesem. |
Wskazówka TuningLab
Po pierwszej dłuższej trasie i całkowitym ostygnięciu układu warto ponownie sprawdzić dokręcenie obejm, stan spoin, prześwit odnogi oraz ułożenie wiązki elektrycznej. Pierwsze cykle nagrzewania i chłodzenia mogą spowodować niewielkie ułożenie się elementów. Ślady sadzy przy spoinie lub kołnierzu mogą wskazywać na nieszczelność wymagającą usunięcia.
FAQ - Elektryczna przepustnica wydechu - najczęściej zadawane pytania
Czy elektryczna przepustnica wydechu nadaje się do codziennej jazdy (daily)?
Tak. Elektryczna przepustnica wydechu jest często wybierana do aut użytkowanych na co dzień, ponieważ oferuje prostą instalację i wygodne sterowanie. Kluczowe znaczenie ma jednak prawidłowa lokalizacja montażu - z dala od wysokich temperatur - oraz poprawne wykonanie spawów i instalacji elektrycznej. W warunkach umiarkowanego EGT i normalnej eksploatacji system powinien działać stabilnie przez długi czas.
Czy elektryczna przepustnica wydechu jest odporna na wysoką temperaturę?
W ograniczonym zakresie. Elektryczna przepustnica jest przystosowana do pracy w układzie wydechowym, ale napęd nie powinien być długotrwale wystawiony na temperatury występujące przy turbosprężarce lub downpipe. Najbezpieczniejszą lokalizacją jest dalsza część układu, najczęściej przed tłumikiem końcowym.
Czy przepustnica elektryczna może się zablokować?
Tak, w skrajnych przypadkach. Najczęstszymi przyczynami są przegrzanie napędu, zawilgocenie obudowy, nagromadzenie osadów albo zużycie przekładni. Prawidłowy montaż, osłonięcie napędu oraz odpowiednia lokalizacja znacząco redukują ryzyko takiej awarii.
Jak szybko reaguje elektryczna przepustnica wydechu?
W typowych zestawach elektrycznych czas zmiany położenia klapy wynosi zazwyczaj 2–5 sekund. Wynika to z sekwencyjnej pracy silnika elektrycznego i przekładni mechanicznej. Nie jest to rozwiązanie impulsowe - zmiana brzmienia następuje płynnie, a nie natychmiastowo.
Czy montaż elektrycznej przepustnicy wydechu zawsze wymaga spawania?
Nie zawsze. Niektóre zestawy można zamontować przy użyciu odpowiednich obejm, kołnierzy lub łączników, jednak połączenie musi być dopasowane do konstrukcji zestawu i pozostawać szczelne po rozgrzaniu układu. Spawanie pozwala uzyskać zwarte połączenie, natomiast montaż kołnierzowy ułatwia późniejszy demontaż przepustnicy.
O materiale
Materiał został opracowany przez zespół TuningLab na podstawie dokumentacji technicznej zestawów, analizy konstrukcji układów wydechowych oraz doświadczeń związanych z doborem elementów do różnych konfiguracji.
