Przepustnice wydechu (Exhaust Cutouts) pozwalają jednym kliknięciem zmienić dźwięk auta i zmniejszyć opory przepływu spalin. Sprawdź jak działa przepustnica wydechu, jakie są ich rodzaje oraz jak wygląda montaż.
Zastanawiasz się, jak zmienić brzmienie auta jednym kliknięciem bez wymiany całego wydechu? Przepustnice wydechu (Exhaust Cutouts) to rozwiązanie, które pozwala w kilka sekund zmienić charakter auta – od cichego setupu drogowego po agresywne, torowe brzmienie. W artykule wyjaśniamy jak działa przepustnica wydechu, jakie są różnice między wersją pneumatyczną a elektryczną oraz jak wygląda montaż.
Czym są przepustnice wydechu?
Przepustnica wydechu (Exhaust Cutout) to zawór montowany w układzie wydechowym, który umożliwia czasowe ominięcie tłumika, zmniejszenie oporów przepływu spalin i zmianę dźwięku układu wydechowego za pomocą pilota lub przycisku z kabiny. Jest to jedno z najbardziej efektownych i funkcjonalnych rozwiązań w tuningu układu wydechowego. Pozwala w bardzo krótkim czasie zmienić charakter auta - od codziennego, względnie cichego setupu do rasowego, torowego brzmienia z minimalnymi oporami przepływu.
W przeciwieństwie do klasycznych modyfikacji (wymiana tłumików, downpipe, cat-back), przepustnica daje kontrolę. Nie wybierasz „na stałe” jednego charakteru auta - możesz nim zarządzać z kabiny.
W TuningLab.pl szczególny nacisk kładziemy na wydajne i trwałe zestawy, które sprawdzają się w autach ulicznych, projektach show-car oraz samochodach budowanych pod motorsport.
Zasada działania przepustnicy wydechu (Exhaust Cutouts)
Przepustnica wydechu to zawór motylkowy (butterfly valve) montowany zazwyczaj w trójniku (Y-pipe) w linii wydechu. Tworzy on alternatywną drogę przepływu spalin:
- pozycja zamknięta (tryb „daily”) - spaliny przechodzą przez pełny układ (katalizator / rezonator / tłumik) - dzięki czemu wydech pracuje z seryjną głośnością;
- pozycja otwarta (tryb „race”) - spaliny omijają tłumik (lub kilka, w zależności od konfiguracji) i wydostają się bezpośrednio przez bypass - czego efektem jest bardziej agresywny dźwięk i niższe opory przepływu.
Mechanizm ten sterowany jest siłownikiem pneumatycznym lub silnikiem elektrycznym, który precyzyjnie kontroluje drogę spalin pozwalając jednym kliknięciem zmienić auto z cichego, seryjnego pojazdu na agresywnie brzmiącą maszynę.
Backpressure i przepływ spalin - co się zmienia?
Układ wydechowy generuje tzw. backpressure czyli ciśnienie zwrotne. W seryjnych systemach opory przepływu wynikają z obecności wielu elementów układu wydechowego. Katalizatory oraz filtry DPF i GPF odpowiadają przede wszystkim za ograniczanie emisji, natomiast tłumiki i rezonatory służą głównie do kształtowania dźwięku oraz ograniczania hałasu.
Otwarcie przepustnicy skraca drogę przepływu spalin i może ograniczyć lokalne straty ciśnienia w układzie wydechowym. W silniku turbodoładowanym mniejsza restrykcja za turbosprężarką może poprawić warunki jej pracy przy większym obciążeniu, jednak rzeczywisty rezultat zależy od budowy całego układu. W jednostkach wolnossących większe znaczenie ma odpowiednie zestrojenie średnicy rur, długości kanałów oraz fal ciśnienia. Dlatego najbardziej zauważalnym skutkiem otwarcia przepustnicy jest zazwyczaj zmiana charakterystyki dźwięku, a nie wyraźny wzrost osiągów.
Pneumatyczna vs elektryczna przepustnica wydechu
Pneumatyczna przepustnica wydechu - cechy i zastosowanie

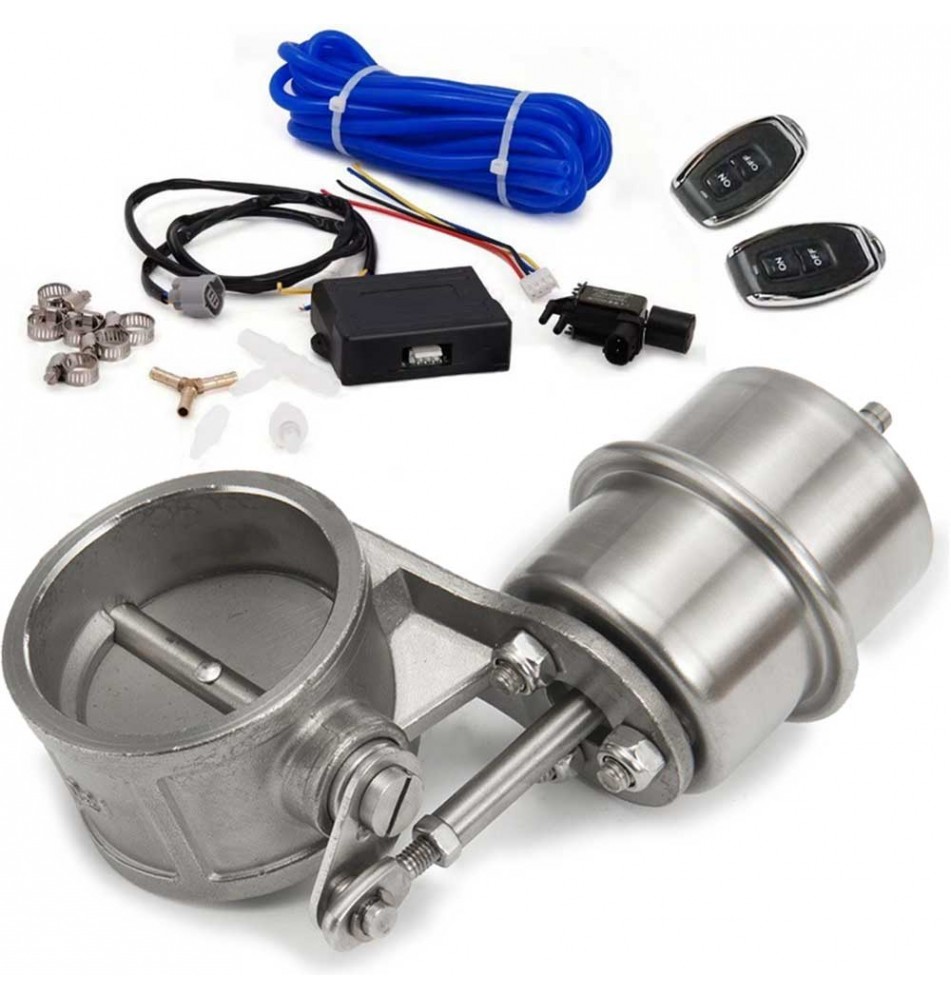

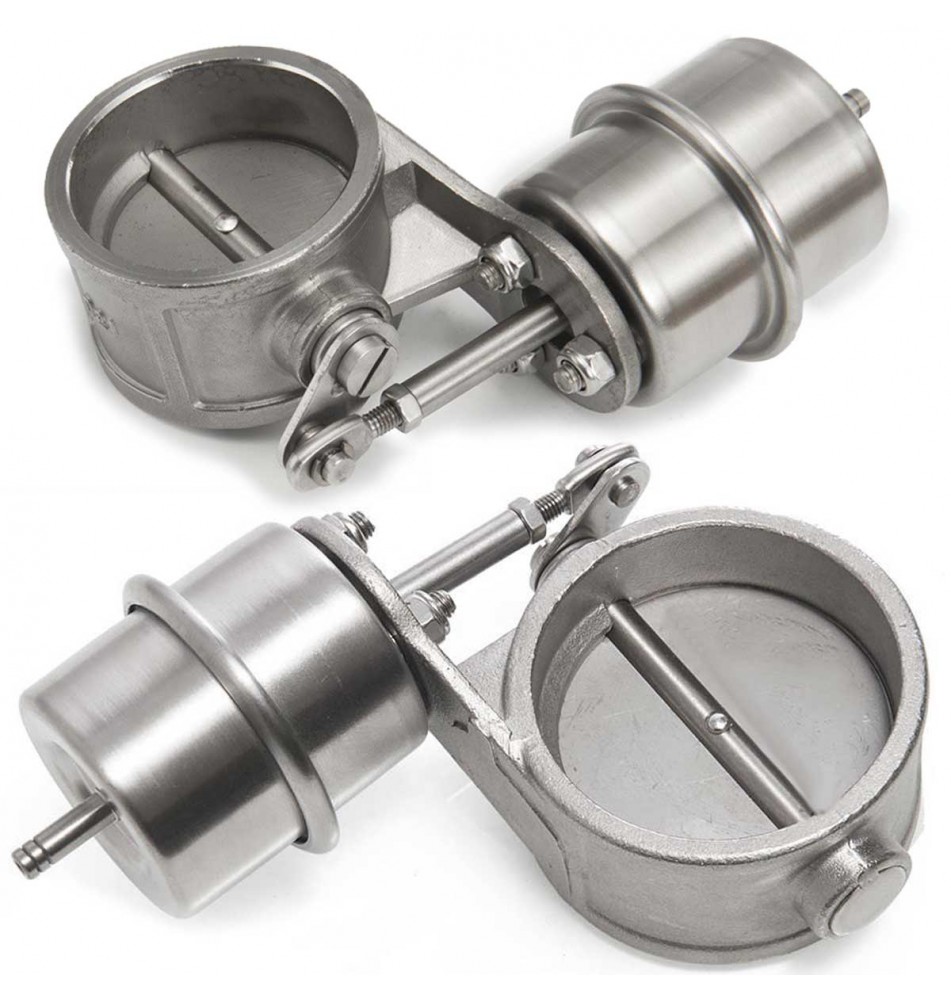

Pneumatyczna przepustnica wydechu wykorzystuje siłownik sterowany podciśnieniem lub sprężonym powietrzem. Prawidłowo wykonany układ może zapewniać szybkie i powtarzalne otwieranie klapy, przy czym rzeczywisty czas reakcji zależy m.in. od źródła podciśnienia lub ciśnienia, średnicy przewodów, zastosowanego zaworu oraz konstrukcji siłownika. W porównaniu z wersją elektryczną montaż wymaga wykonania dodatkowej instalacji pneumatycznej, dlatego jest bardziej rozbudowany i czasochłonny. Rozwiązanie to stosuje się przede wszystkim w dedykowanych projektach performance, w których istotna jest szybkość działania oraz możliwość częstego przełączania przepustnicy.
Pneumatyczne przepustnice wydechu - zestawy do montażu - TuningLab.pl
Elektryczna przepustnica wydechu - cechy i zastosowanie

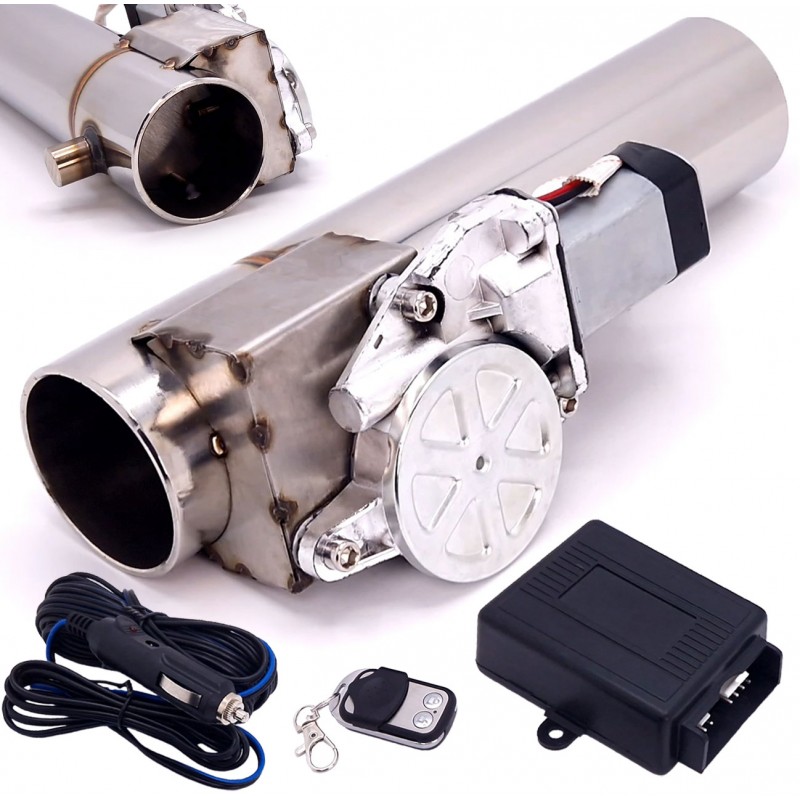

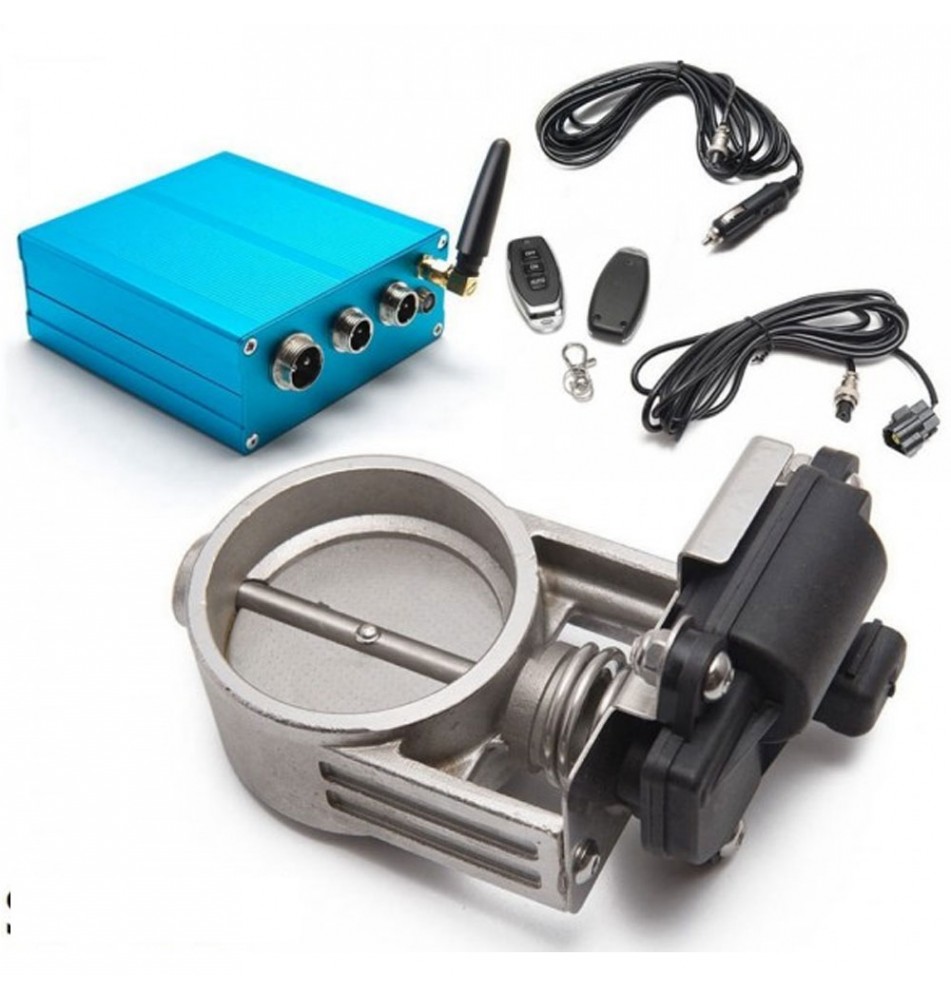

Elektryczna przepustnica wydechu wykorzystuje silnik elektryczny do sterowania klapą wydechu. Jej główną zaletą jest prostota montażu i sterowania - wystarczy podłączyć przewody do sterownika i obsługiwać ją pilotem lub przyciskiem w kabinie. To rozwiązanie idealne dla aut ulicznych, projektów retrofitowych i codziennej jazdy. Niektóre modele posiadają również możliwość częściowego otwarcia - co daje znacznie większą kontrolę nad barwą i głośnością wydobywającego się dźwięku.
Elektryczne przepustnice wydechu - świetne do codziennych i tuningowych projektów - TuningLab.pl

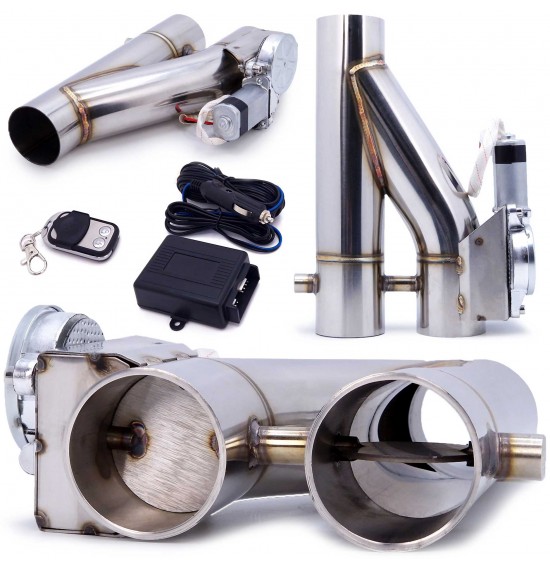

Porównanie polecanych przepustnic wydechu w TuningLab.pl
Powyższe przepustnice wydechu dostępne w TuningLab.pl obejmują zarówno elektryczne przepustnice do aut ulicznych, jak i pneumatyczne rozwiązania do projektów performance oraz motorsportu.
Montaż przepustnicy wydechu i jej wpływ na silnik
Gdzie montować przepustnicę wydechu?
Przepustnicę należy zamontować w linii wydechu - najczęściej przed tłumikiem środkowym lub końcowym (w zależności od tego, jaki efekt chcemy uzyskać). Najczęstszym miejscem montażu jest umiejscowienie przepustnicy przed tłumikiem końcowym. Jeżeli jednak zależy nam na maksymalnej głośności, warto rozważyć montaż przed tłumikiem środkowym.
Ważne jest, aby zachować odpowiedni odstęp od sond lambda i katalizatorów, by nie wpływać na działanie sterownika ECU, który na podstawie danych o ilości tlenu w spalinach reguluje mieszankę paliwowo-powietrzną. Nieuwzględnienie tego warunku może wpływać na odczyty z czujników, a w skrajnych przypadkach, powodować błędy (check engine).

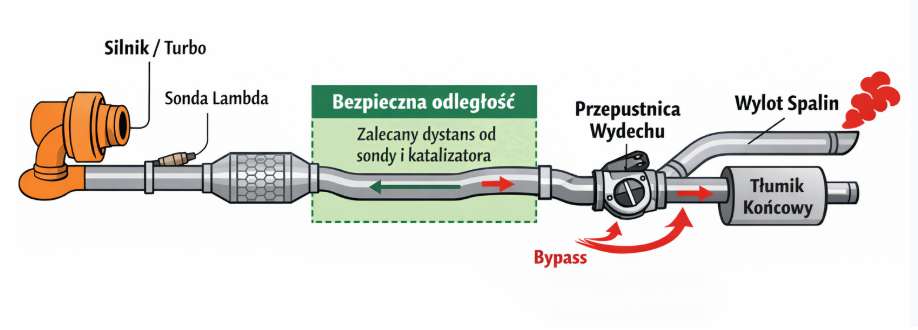

Schemat prawidłowego montażu przepustnicy wydechu.
Podstawowe kroki montażu przepustnicy wydechu
- Dobierz odpowiednią przepustnicę
- Wybierz zawór dopasowany do średnicy rury wydechowej Twojego auta.
- Upewnij się, że typ przepustnicy (pneumatyczna lub elektryczna) pasuje do Twojego projektu.
- Przygotuj miejsce montażu
- Sprawdź, czy w wybranym miejscu przepustnica posiada odpowiednią ilość miejsca i nie będzie kolidować z żadnymi elementami podwozia. Weź pod uwagę, że podczas jazdy układ wydechowy delikatnie się porusza.
- Zachowaj odpowiedni dystans od sond lambda i katalizatora, aby nie zakłócić pracy ECU. Jako orientacyjny punkt wyjścia przy montażu przepustnicy (exhaust cutout) można przyjąć około 30-50 cm za sondą lambda i elementami układu oczyszczania spalin. Nie jest to jednak uniwersalna wartość dla każdego samochodu - ostateczne miejsce montażu zależy od położenia czujników, geometrii wydechu i temperatury w danej strefie.
- Upewnij się, że przepustnica nie będzie nagrzewać newralgicznych elementów podwozia - to bardzo ważne. W niektórych wypadkach zaleca się stosowanie dodatkowych osłon termicznych.
- Zamontuj przepustnicę
- Należy zaznaczyć miejsce montażu, a następnie wyciąć odpowiedni fragment rury wydechowej. Krawędzie warto oczyścić z zadziorów i rdzy, aby zapewnić dobre dopasowanie elementu.
- Przed spawaniem lub skręceniem należy „na sucho” dopasować przepustnicę do rury wydechowej i sprawdzić, czy zawór otwiera się swobodnie oraz czy siłownik ma odpowiednią przestrzeń.
- Przyspawaj lub przykręć przepustnicę do przygotowanego odcinka rury.
- Poprowadź przewody sterujące do wnętrza pojazdu w sposób bezpieczny, zabezpieczony przed wysoką temperaturą oraz przetarciami.
- Sprawdź pełny zakres pracy
- Upewnij się, że zawór może w pełni otwierać i zamykać się bez kolizji z tłumikiem, podwoziem, osłonami termicznymi czy innymi elementami układu wydechowego.
- W razie potrzeby dokonaj korekt położenia przepustnicy lub prowadzenia przewodów.
- Test działania
- Po montażu sprawdź, czy przepustnica działa płynnie w obu pozycjach.
- Upewnij się, czy nie występują drgania lub ocieranie o elementy podwozia.
- Po krótkiej jeździe próbnej warto ponownie sprawdzić szczelność spawów i mocowanie przewodów, ponieważ układ wydechowy pracuje w wysokiej temperaturze i podlega wibracjom.
Dodatkowa wskazówka:
Na etapie planowania montażu warto użyć tymczasowych opasek lub mocowań, żeby sprawdzić, czy zawór nie koliduje przed ostatecznym spawaniem, co oszczędzi czas i zminimalizuje ryzyko błędów.
Przeczytaj również:
Chcesz dowiedzieć się więcej o prawidłowym montażu przepustnicy wydechu? Sprawdź szczegółowe poradniki dotyczące jej położenia względem sond lambda oraz kompletnej instalacji wersji elektrycznej.
Montaż przepustnicy wydechu a sonda lambda - jak uniknąć błędów ECU?
Jak zamontować elektryczną przepustnicę wydechu? Instrukcja krok po kroku
Wpływ przepustnicy wydechu na moc silnika
Otwarcie przepustnicy wydechu zmniejsza opory przepływu spalin, co może pozytywnie wpłynąć na moc i moment obrotowy - szczególnie w przypadku mocno restrykcyjnych seryjnych układów wydechowych. W rzeczywistości jednak przyrost mocy w seryjnym aucie jest zazwyczaj niewielki. Największa różnica odczuwalna jest w dźwięku pracy silnika oraz reakcji na gaz. Wyraźniejsze zyski można uzyskać przy rozbudowanych modyfikacjach wydechowych i dolotowych. To właśnie dlatego przepustnice wydechu traktuje się głównie jako narzędzie kontroli charakteru auta, a nie klasyczny “power mod”.
Dlaczego warto wybrać przepustnice wydechu z TuningLab?
W TuningLab.pl stawiamy na:
- sprawdzone konstrukcje,
- komponenty odporne na temperaturę i warunki drogowe,
- rozwiązania, które działają nie tylko „na papierze”, ale w realnych projektach.
Niezależnie od tego, czy budujesz auto streetowe, show-car czy projekt stricte pod performance - przepustnica wydechu to jedna z tych modyfikacji, które dają maksimum efektu przy pełnej kontroli.
FAQ - przepustnice wydechu - najczęściej zadawane pytania
Czy przepustnica wydechu zwiększa moc silnika?
Przepustnica może zmniejszyć opory przepływu spalin, co teoretycznie sprzyja poprawie osiągów. W praktyce jednak w seryjnych układach wydechowych realne przyrosty mocy są zazwyczaj niewielkie. Najbardziej odczuwalna różnica to zmiana charakterystyki dźwięku, szybsza reakcja silnika na gaz oraz bardziej „surowe” i sportowe odczucia z jazdy.
Wyraźniejsze zyski mocy pojawiają się dopiero przy rozbudowanych modyfikacjach wydechu i dolotu lub w autach o wysokiej mocy.
Jakie są główne różnice między przepustnicą pneumatyczną a elektryczną?
Różnice wynikają głównie ze sposobu sterowania i przeznaczenia:
- pneumatyczna - jest bardziej odporna na wysokie temperatury i częste przełączanie, jednak zajmuje więcej miejsca. Najczęściej wybierana do projektów performance, aut torowych i mocnych setupów;
- elektryczna - jest prostsza w montażu i obsłudze, idealna do aut ulicznych i codziennej jazdy. Sterowanie odbywa się za pomocą pilota lub przyciskiem zamontowanym w kabinie. Niektóre modele posiadają możliwość częściowego otwarcia, co daje większą kontrolę.
Czy przepustnica wydechu ma sens w silniku diesla?
To zależy głównie od indywidualnych preferencji, rodzaju i pojemności silnika i założeń w stosunku do spodziewanego efektu.
W dieslu przepustnica wydechu może nieco zwiększyć głośność i zmienić barwę dźwięku, ale efekt jest zwykle ograniczony, ponieważ turbosprężarka i często także filtr DPF silnie tłumią dźwięk spalin, dlatego nie powstają tak wyraźne fale akustyczne jak w benzynie. Największy sens ma w zmodyfikowanych układach wydechowych jako sposób na przełączanie między trybem cichszym i głośniejszym. W seryjnych autach zmiana brzmienia jest często niewielka, a niewłaściwy montaż może wpływać na pracę systemów emisji.
Czy mogę samodzielnie zamontować przepustnicę wydechu?
Tak - wiele dostępnych przepustnic posiada konstrukcję, która umożliwia montaż bez spawania. Należy jednak pamiętać, że ważne jest zachowanie odpowiedniej odległości od sond lambda i katalizatorów. Przepustnica musi mieć pełny zakres ruchu bez kolizji z podwoziem, a instalacja pneumatyczna lub elektryczna musi być poprawnie zabezpieczona termicznie.
Przy braku doświadczenia zalecany jest jednak montaż w warsztacie specjalizującym się w układach wydechowych.
Czy przepustnica wydechu jest legalna w Polsce?
Sama przepustnica jako element układu wydechowego jest legalna - często jest montowana seryjnie w sportowych pojazdach. Zgodność z przepisami nie zależy wyłącznie jednak od obecności przepustnicy, ale od stanu technicznego i sposobu działania całego pojazdu. Po modyfikacji samochód nadal musi spełniać wymagania dotyczące poziomu hałasu, emisji spalin oraz szczelności i sprawności układu wydechowego. Jazda z otwartą przepustnicą może prowadzić do przekroczenia dopuszczalnych norm hałasu, co może skutkować mandatem lub zatrzymaniem dowodu rejestracyjnego.
W praktyce oznacza to jedno:
- na drogi publiczne - tryb zamknięty,
- na tor lub event - tryb otwarty.
Więcej o przepisach, normach hałasu oraz obowiązujących regulacjach przeczytasz w artykule:
Legalność przepustnic wydechu w Polsce – przepisy, normy hałasu i mandaty 2026
O materiale
Artykuł został opracowany przez zespół TuningLab na podstawie dokumentacji technicznej, analizy konstrukcji układów wydechowych oraz praktycznych doświadczeń związanych z doborem komponentów do projektów tuningowych.
