Przepustnica wydechu: pneumatyczna vs elektryczna. Różnice oraz trwałość | Tuninglab.pl
Szybkość reakcji, odporność na wysoką temperaturę i łatwość montażu. Porównujemy przepustnice elektryczne i pneumatyczne oraz sprawdzamy, która technologia lepiej pasuje do auta daily, projektu street i motorsportu.
Stoisz przed wyborem aktywnego wydechu i nie wiesz, na jaki się zdecydować? Przepustnice elektryczne i pneumatyczne służą do tego samego, ale różnią się sposobem działania, szybkością reakcji, wymaganiami montażowymi oraz odpornością na warunki pracy. Poznaj wady oraz zalety przepustnic elektrycznych i pneumatycznych - dobierz idealne rozwiązanie dla Twojego auta.
Kompleksowe zestawienie technologii aktywnych wydechów: szybkość, szczelność i odporność na EGT
Wybór między elektryczną a pneumatyczną przepustnicą wydechu w samochodach tuningowanych to nie tylko kwestia ceny, ale przede wszystkim decyzja dotycząca trwałości, szybkości reakcji i niezawodności w jednym z najbardziej wymagających środowisk pracy w samochodzie. Choć oba rozwiązania służą do tego samego - zmiany brzmienia auta po naciśnięciu przycisku - główną różnicą jest sposób działania napędu oraz jego odporność na temperaturę i warunki eksploatacyjne. W rzeczywistości jest to jeden z kluczowych dylematów przy wyborze aktywnej przepustnicy wydechu. W tym artykule obie technologie rozłożymy na czynniki pierwsze.
Porównanie przepustnic wydechu: elektryczna vs pneumatyczna
| CECHA | PRZEPUSTNICA ELEKTRYCZNA | PRZEPUSTNICA PNEUMATYCZNA |
|---|---|---|
| Napęd | Silnik elektryczny | Siłownik pneumatyczny |
| Czas otwarcia | 3-5 sekund, zależnie od modelu | Często poniżej 0.5 sekundy |
| Odporność termiczna | Wysoka - zależnie od konstrukcji i miejsca montażu; w nowszych modelach napęd jest lepiej odseparowany od bezpośredniego strumienia spalin |
Bardzo wysoka – siłownik oddalony od korpusu zaworu |
| Sposób działania | Płynne przesuwanie klapy, w części modeli możliwe pozycje pośrednie | Bardzo szybkie przełączanie, najczęściej pomiędzy pozycją otwartą i zamkniętą |
| Szczelność | Wysoka | Wysoka |
| Montaż | Prosty - tylko instalacja elektryczna | Skomplikowany - instalacja elektryczna + przewody podciśnieniowe |
Poniższe zestawienie odnosi się do typowych zestawów elektrycznych i pneumatycznych stosowanych w uniwersalnych przepustnicach wydechu. Rzeczywiste parametry oraz sposób działania mogą różnić się w zależności od producenta, konstrukcji siłownika i zastosowanego systemu sterowania. Szczególnie duże różnice występują wśród przepustnic elektrycznych – nowsze konstrukcje mogą wykorzystywać lepiej zabezpieczony napęd, skuteczniejsze uszczelnienie i rozwiązania ograniczające przekazywanie ciepła na przekładnię oraz silnik.
Z punktu widzenia typowego użytkownika największe znaczenie ma nie ułamek sekundy różnicy w czasie otwierania, lecz wygoda, prostota montażu i możliwość bezproblemowego korzystania z systemu podczas codziennej jazdy. W tych warunkach przepustnica elektryczna najczęściej okazuje się rozwiązaniem w pełni wystarczającym, a jednocześnie łatwiejszym i tańszym do zamontowania.

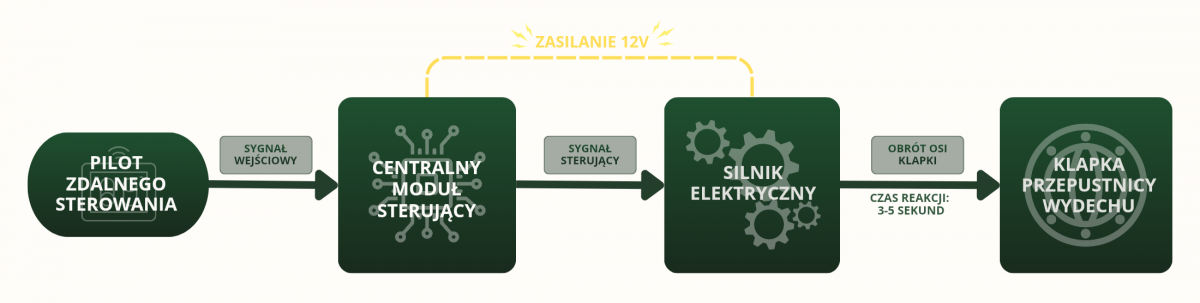

Schemat działania elektrycznej przepustnicy wydechu.

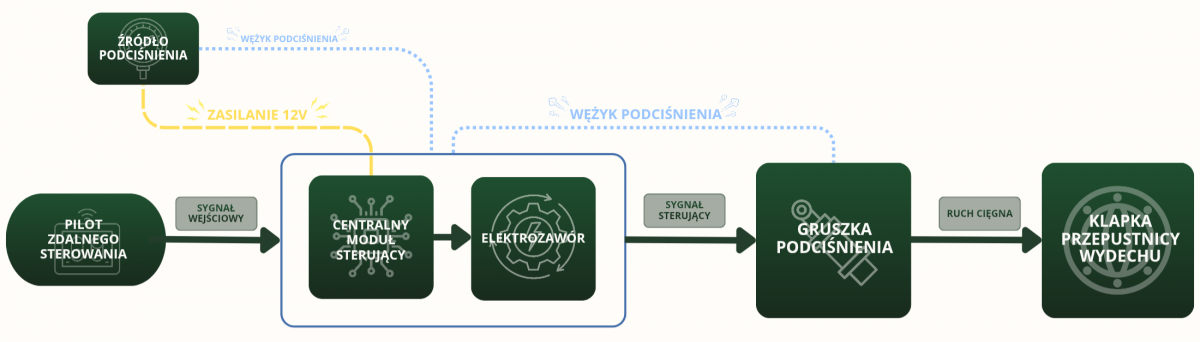

Schemat działania pneumatycznej przepustnicy wydechu.
Termika i środowisko pracy - największy wróg mechanizmów
Układ wydechowy należy do najbardziej wymagających środowisk pracy w całym pojeździe. Dodatkowym obciążeniem dla elementów pracujących w tej strefie są gwałtowne zmiany temperatury, kontakt z wodą oraz oddziaływanie soli drogowej i zanieczyszczeń eksploatacyjnych.
Wybór między napędem elektrycznym a pneumatycznym sprowadza się głównie do analizy odporności na zmęczenie materiałowe i warunki termiczne. Mają one bezpośredni wpływ na żywotność i niezawodność przepustnicy wydechowej, szczególnie w autach po modyfikacjach.
Elektryczna przepustnica wydechu
Silnik elektryczny jest zintegrowany z obudową zaworu i znajduje się bardzo blisko strumienia spalin, których temperatura (EGT) w silnikach turbodoładowanych przy wysokim obciążeniu może dochodzić do 800–900°C. Chociaż sam napęd nie osiąga temperatury równej temperaturze spalin, ciepło przenoszone przez korpus przepustnicy obciąża elektronikę, uszczelnienia i przekładnię. Mimo stosowania radiatorów oraz osłon termicznych elementy te nadal są narażone na przegrzanie. W skrajnych przypadkach długotrwałe oddziaływanie wysokiej temperatury może prowadzić do odkształcenia lub wytopienia plastikowych elementów przekładni, uszkodzenia uzwojenia albo zatarcia mechanizmu.
Elektryczne przepustnice wydechu - TuningLab.pl
Pneumatyczna przepustnica wydechu
Technologia ta wykorzystuje sprawdzoną w motorsporcie konstrukcję siłownika membranowego, znaną z zaworów wastegate występujących w turbosprężarkach. Kluczową przewagą jest mechaniczne oddalenie membrany od korpusu przepustnicy – siłownik łączy się z klapą za pomocą stalowego cięgna, dzięki czemu gumowa membrana jest zdystansowana od źródła ciepła. Brak silnika elektrycznego i przekładni przy samym wydechu zwiększa odporność napędu na wysoką temperaturę oraz wilgoć, co ma szczególne znaczenie w mocno obciążonych autach po modyfikacjach typu Stage 1/2/3.
Pneumatyczne przepustnice wydechu - TuningLab.pl
Szybkość reakcji i dynamika otwarcia zaworu
Czas reakcji przepustnicy wydechu ma kluczowe znaczenie dla dynamiki jazdy i kontroli nad brzmieniem auta. Różnica w prędkości działania obu systemów wynika z odmiennej fizyki napędu i bezpośrednio wpływa na sposób użytkowania pojazdu.
Elektryczna przepustnica wydechu
W zestawach elektrycznych proces zmiany położenia klapy ma charakter sekwencyjny i liniowy. Po otrzymaniu sygnału sterującego silnik elektryczny musi najpierw poruszyć przekładnię mechaniczną, co wiąże się z opóźnieniem rzędu 3-5 sekund. Taka charakterystyka uniemożliwia gwałtowne zmiany brzmienia i może być uciążliwa w sytuacjach wymagających natychmiastowego otwarcia wydechu. Warto jednak pamiętać, że mechanizm ten zapewnia precyzyjne pozycjonowanie klapy oraz płynną regulację przepływu spalin.
Pneumatyczna przepustnica wydechu
Zestawy pneumatyczne charakteryzują się pracą zero-jedynkową i bardzo krótkim czasem reakcji. W prawidłowo wykonanym układzie, z odpowiednio dobranym źródłem podciśnienia lub ciśnienia oraz elektrozaworem, pełne otwarcie może nastąpić w czasie poniżej 0,5 sekundy. Bezpośrednie połączenie membrany z klapą za pomocą stalowego cięgna pozwala na szybką zmianę położenia zaworu, co sprawdza się podczas szybkich przegazówek i gwałtownego przyspieszania, gdzie wymagana jest natychmiastowa zmiana charakterystyki przepływu spalin.
Wskazówka TuningLab:
Jeśli auto jest używane na torze lub posiadasz procedurę startu (Launch Control), przepustnica pneumatyczna jest zwykle lepszym wyborem. Czas reakcji rzędu ułamków sekundy umożliwia szybkie otwarcie wydechu podczas gwałtownego przyrostu ciśnienia doładowania.
Analiza szczelności i wibroakustyki zaworów
Problemem często spotykanym w układach elektrycznych jest postępująca utrata szczelności oraz wibracje klapy. Silnik elektryczny, działając poprzez przekładnię, utrzymuje klapę w pozycji zamkniętej jedynie siłą momentu trzymającego napędu. Pod wpływem ciągłych wibracji układu wydechowego oraz pulsacji spalin, na zębatkach i osiach mechanizmu powstają mikroluzy. W efekcie, siła docisku klapy do gniazda maleje, co prowadzi do powstawania nieszczelności i charakterystycznego, metalicznego brzęczenia, szczególnie uciążliwego w trybie cichym.
W przepustnicach pneumatycznych problem ten jest ograniczany dzięki zastosowaniu stałego elementu dociskowego w postaci hartowanej sprężyny o wysokiej sztywności, umieszczonej wewnątrz siłownika. W zależności od typu zaworu (normally closed - zamknięty bez podciśnienia lub normally open - otwarty bez podciśnienia), sprężyna ustala jego położenie spoczynkowe i utrzymuje napięcie cięgna. Ogranicza to powstawanie luzów roboczych oraz drgań elementów ruchomych, pomagając zachować wysoką szczelność akustyczną i zmniejszyć ryzyko przedmuchu spalin przez zamkniętą przepustnicę. Ma to szczególne znaczenie dla komfortu wewnątrz kabiny podczas spokojnej jazdy.
Werdykt Tuninglab - która przepustnica wydechu jest lepsza?
Ostateczny wybór między napędem elektrycznym a pneumatycznym powinien być podyktowany specyfikacją techniczną pojazdu oraz zakładanym sposobem jego eksploatacji. Obie technologie posiadają unikalne cechy, które determinują ich skuteczność w różnych scenariuszach tuningowych.
Zastosowanie napędu elektrycznego
Jest optymalne w projektach typu daily driver oraz w autach o seryjnych parametrach mocy. Ze względu na uproszczoną instalację (brak konieczności ingerencji w układ podciśnienia silnika), system ten stanowi doskonałe rozwiązanie dla użytkowników poszukujących doraźnej zmiany brzmienia przy zachowaniu niskich kosztów montażu. Choć charakteryzuje się wolniejszą reakcją i niższą odpornością na ekstremalne temperatury, w warunkach standardowej jazdy miejskiej i autostradowej przy umiarkowanym EGT, oferuje wystarczającą funkcjonalność i prostotę obsługi.
Zastosowanie napędu pneumatycznego
Jest rekomendowane do projektów zaawansowanych, aut budowanych pod kątem motorsportu oraz pojazdów z mocno podniesioną mocą (Stage 2/3). W warunkach wysokiego obciążenia cieplnego i ciągłych wibracji, separacja termiczna siłownika od korpusu oraz mechaniczny docisk sprężyny oraz zwiększają odporność układu i pomagają utrzymać szczelność klapy.. To rozwiązanie dla kierowców wymagających bardzo szybkiej reakcji zaworu i wysokiej szczelności akustycznej w każdych warunkach, godzących się jednocześnie na bardziej złożony proces instalacji sterowania.
FAQ - Przepustnica elektryczna czy pneumatyczna? - Najczęściej zadawane pytania
Czy przepustnicę pneumatyczną można zamontować w aucie bez fabrycznego turbo (wolnossącym)?
Tak. Istnieją dwie sprawdzone metody implementacji tego systemu w silnikach wolnossących:
- Wykorzystanie podciśnienia z kolektora ssącego: W większości silników benzynowych kolektor generuje wystarczające podciśnienie podczas pracy na biegu jałowym oraz przy częściowym otwarciu przepustnicy silnika. Pozwala to na skuteczne sterowanie zaworem wydechowym.
- Zewnętrzna pompa próżniowa: To rozwiązanie niezależne od podciśnienia występującego w kolektorze. Montaż kompaktowej pompy próżniowej z oferty TuningLab może zapewnić stałe, stabilne parametry pracy układu, niezależnie od aktualnego obciążenia silnika czy konstrukcji dolotu.
Dzięki temu użytkownicy aut wolnossących mogą korzystać z błyskawicznej reakcji i trwałości mechanizmu pneumatycznego, unikając ograniczeń typowych dla napędów elektrycznych.
Który system jest bardziej odporny na zimę i sól drogową?
Przy porównaniu zestawów o podobnej jakości przewagę ma zwykle system pneumatyczny. Dzięki separacji mechanicznej (cięgno zamiast zintegrowanego silnika), wrażliwa membrana znajduje się z dala od agresywnej chemii i wilgoci. W systemach elektrycznych silnik oraz złącze znajdujące się przy przepustnicy wymagają skutecznego uszczelnienia. Jeżeli zabezpieczenie zostanie uszkodzone, wilgoć i solanka mogą powodować korozję oraz zacieranie się przekładni.
Czy mogę sterować przepustnicą pneumatyczną za pomocą tego samego pilota co elektryczną?
Tak, obsługa z perspektywy kierowcy pozostaje identyczna. W obu systemach zmiana trybu odbywa się za pomocą pilota, przycisku w kabinie lub dedykowanej aplikacji. Główna różnica leży w sposobie wykonania polecenia przez układ: sterownik elektroniczny w wersji pneumatycznej nie zasila bezpośrednio silnika przy wydechu, lecz aktywuje elektrozawór sterujący przepływem podciśnienia. Dzięki temu zachowujesz pełną wygodę sterowania bezprzewodowego, zyskując jednocześnie trwałość i szybkość reakcji mechanizmu pneumatycznego.
Dlaczego przepustnica elektryczna jest tańsza w montażu?
Głównym powodem jest prostota instalacji sterującej. W systemie elektrycznym montaż ogranicza się do doprowadzenia wiązki zasilającej od akumulatora do zaworu, co jest procesem szybkim i mało inwazyjnym. Z kolei system pneumatyczny wymaga dodatkowego poprowadzenia przewodów podciśnieniowych od komory silnika aż do końcowej sekcji wydechu. Brak konieczności ingerencji w układ próżniowy auta sprawia, że instalacja wersji elektrycznej skraca czas pracy mechanika o około 30-50%, co bezpośrednio przekłada się na niższy koszt usługi w warsztacie.
O materiale
Artykuł został opracowany przez zespół TuningLab na podstawie różnic konstrukcyjnych pomiędzy napędami elektrycznymi i pneumatycznymi, wymagań instalacyjnych oraz charakterystyki ich pracy. Rzeczywisty czas reakcji, szczelność i trwałość zależą od konkretnego modelu przepustnicy, miejsca montażu oraz warunków termicznych układu wydechowego.
