Układ wydechowy jest jednym z najbardziej niedocenianych elementów samochodu. Wielu kierowcom kojarzy się wyłącznie z końcową częścią auta i charakterystycznym dźwiękiem wydobywającym się z końcówek wydechu. W rzeczywistości jest to jednak bardzo precyzyjnie zaprojektowany system, który wpływa na sposób pracy silnika, temperaturę podzespołów, charakterystykę przepływu spalin oraz odbiór całego samochodu.
Jeszcze kilka lat temu tuning układu wydechowego oznaczał zazwyczaj wybór jednego z rozwiązań: albo samochód był cichy i komfortowy, albo głośny i bardziej sportowy. Problem pojawiał się wtedy, gdy auto miało pełnić obie funkcje jednocześnie - być wygodnym autem na trasę, praktycznym samochodem do pracy, ale jednocześnie po mocniejszym wciśnięciu pedału gazu powinien oferować bardziej charakterystyczne, sportowe brzmienie.
Rozwiązaniem tego problemu stała się technologia tłumików aktywnych, czyli układ wydechowy wykorzystujący sterowaną przepustnicę. Dzięki temu kierowca może zarządzać charakterem auta za naciśnięciem jednego przycisku. Samochód może pracować spokojnie i komfortowo podczas codziennej jazdy, a po otwarciu klapy zmienić charakter na bardziej bezpośredni i sportowy.
Technologia aktywnego wydechu przez lata była kojarzona głównie z fabrycznymi rozwiązaniami stosowanymi w samochodach sportowych i klasy premium. Obecnie dzięki uniwersalnym zestawom elektrycznych przepustnic, stała się ona dostępna również dla indywidualnych projektów tuningowych.
W tym przewodniku wyjaśnimy, jak działa tłumik aktywny, jak kontrolowany jest przepływ spalin, czym różni się kompletny tłumik od samej przepustnicy wydechowej oraz dlaczego nowoczesne rozwiązania stały się jednym z najczęściej wybieranych kierunków rozwoju tuningu wydechu.
Tłumik aktywny - czym jest i jak działa?
Tłumik aktywny, często określany również jako tłumik z przepustnicą lub aktywny wydech, to element układu wydechowego wyposażony w sterowany zawór (klapę), który pozwala zmieniać sposób przepływu spalin w zależności od aktualnych potrzeb kierowcy.

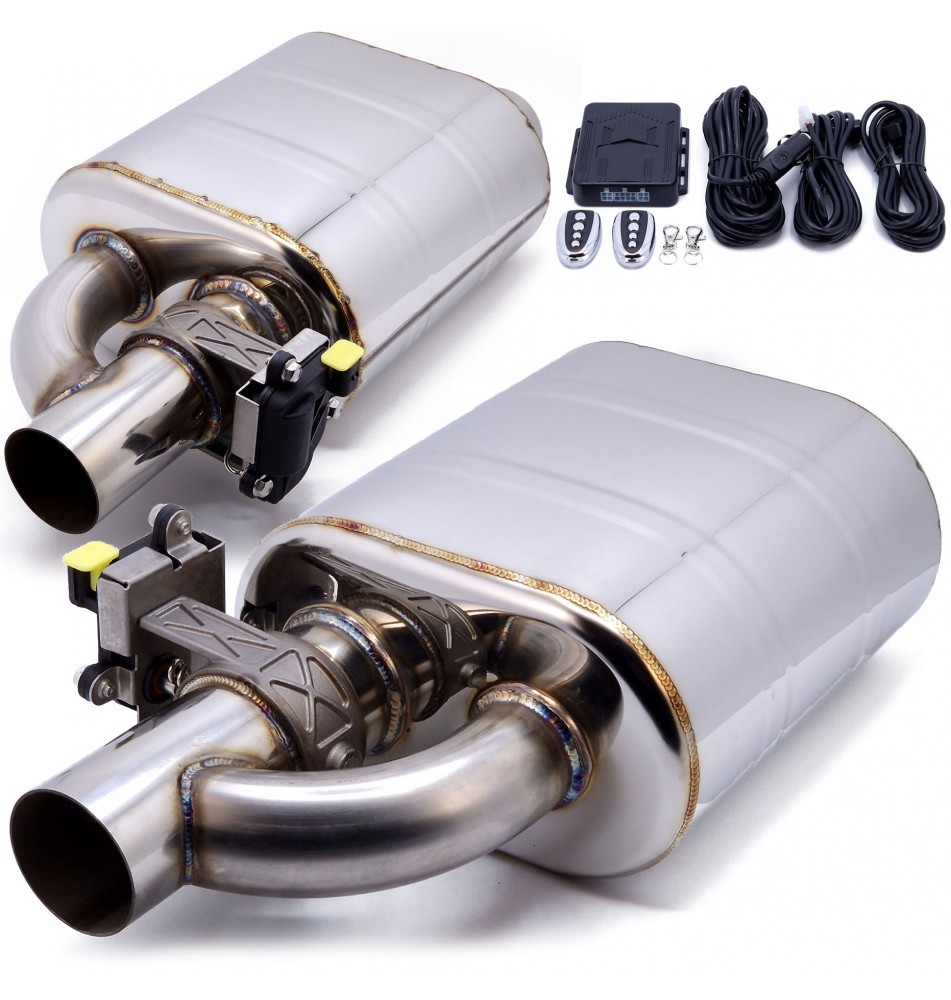

Tłumik aktywny z elektryczną przepustnicą wydechu
W klasycznym układzie wydechowym droga spalin jest stała. Oznacza to, że samochód zawsze pracuje według jednej charakterystyki - zarówno podczas spokojnej jazdy miejskiej, długiej podróży autostradą, jak i dynamicznego przyspieszania. Dzięki technologii aktywnego tłumika nie musimy już wybierać jednego oblicza samochodu - możemy mieć oba i to na "zawołanie".
Zamiast jednej stałej drogi przepływu otrzymujemy układ, który może dostosować swoją charakterystykę. Sterowana przepustnica wydechu zmienia położenie i kieruje spaliny inną ścieżką - bardziej tłumiącą lub bardziej bezpośrednią, bez konieczności wymiany całego układu wydechowego.
Jeden tłumik - dwa różne oblicza samochodu
Sterowanie przepływem spalin za pomocą ruchomej klapy pozwala na szybką zmianę charakterystyki pracy całego układu wydechowego.
Przy zamkniętej przepustnicy
Spaliny kierowane są przez bardziej rozbudowaną drogę tłumiącą. Układ skutecznie ogranicza hałas, rezonanse i nieprzyjemne buczenie wewnątrz kabiny.
Przy otwartej przepustnicy
Spaliny otrzymują dostęp do krótszej drogi typu bypass, która pozwala znacząco ograniczyć restrykcję przepływu i uwolnić sportowy charakter silnika.
Dlaczego technologia tłumików sterowanych stała się tak popularna?
Popularność aktywnych wydechów wynika przede wszystkim z jednej rzeczy – pozwalają dopasować samochód do sytuacji. Ten sam pojazd może rano spokojnie pokonywać drogę do pracy, podczas dłuższej podróży zachować komfort akustyczny, a później zmienić charakter podczas dynamicznej jazdy.
Dawniej kierowca musiał zdecydować, czy chce bardziej sportowy czy komfortowy samochód. Aktywny wydech pozwala na oba te scenariusze, ponieważ umożliwia sterowanie charakterystyką układu wtedy, kiedy jest to potrzebne.
Jeden tłumik - dwie różne charakterystyki pracy
Największą zaletą aktywnego wydechu jest możliwość połączenia dwóch pozornie sprzecznych cech: komfortu podczas codziennej jazdy oraz sportowego charakteru po otwarciu przepustnicy.
| CHARAKTERYSTYKA |
PRZEPUSTNICA ZAMKNIĘTA (TRYB ZAMKNIĘTY) |
PRZEPUSTNICA OTWARTA (TRYB OTWARTY) |
|---|---|---|
| Droga przepływu spalin | Spaliny kierowane są przez sekcję tłumiącą, komory rezonansowe oraz kanały odpowiedzialne za kontrolowanie poziomu hałasu. | Spaliny otrzymują dostęp do krótszej drogi typu bypass, która ogranicza liczbę zmian kierunku przepływu i zmniejsza opory układu. |
| Charakterystyka dźwięku | Układ pracuje ciszej i bardziej komfortowo. Konstrukcja tłumika pomaga ograniczyć niepożądane częstotliwości oraz rezonanse słyszalne w kabinie. | Dźwięk staje się bardziej bezpośredni i wyraźniejszy. Układ pozwala lepiej wykorzystać sportowy charakter silnika. |
| Fale akustyczne | Dłuższa droga przepływu powoduje większą liczbę odbić i rozproszenie energii fal ciśnienia, co pomaga ograniczyć zjawisko rezonansu. | Mniejsza liczba odbić oraz krótsza droga przepływu pozwalają zachować bardziej agresywną charakterystykę brzmienia. |
| Przepływ spalin | Przepływ jest bardziej kontrolowany przez elementy tłumiące. Układ zachowuje komfortową charakterystykę podczas spokojnej jazdy. | Przepływ jest bardziej bezpośredni, dzięki czemu układ może pracować z mniejszym ograniczeniem przy większym obciążeniu silnika. |
| Zastosowanie | Codzienna jazda, długie trasy, jazda miejska oraz sytuacje, w których ważny jest komfort akustyczny. | Dynamiczna jazda, jazda sportowa oraz momenty, w których kierowca chce zmienić charakter samochodu. |
Jak działa przepustnica wydechu?
Sercem aktywnego układu jest przepustnica, czyli ruchomy element znajdujący się wewnątrz kanału przepływu spalin. Jej zadaniem jest zmiana położenia zgodnie z wybranym trybem pracy układu, a tym samym kontrolowanie drogi, którą przemieszczają się spaliny.
W nowoczesnych rozwiązaniach tuningowych najczęściej stosuje się przepustnice elektryczne zasilane napięciem 12V. Dzięki temu cały system może działać niezależnie od fabrycznych układów samochodu i nie wymaga dodatkowej ingerencji w sterowniku silnika.
Jeżeli chcesz dokładniej poznać budowę przepustnic wydechu, dostępne rodzaje, sposoby montażu oraz zasady ich działania, przeczytaj: Przepustnice wydechu (Exhaust Cutouts) - montaż, rodzaje, legalność i działanie
Walka z rezonansem, czyli jak tryb zamknięty pomaga ograniczyć zjawisko „drone”
Czym jest rezonans w układzie wydechowym?
Drone to jedno z najczęściej spotykanych zjawisk podczas modyfikacji układu wydechowego, szczególnie w samochodach, w których priorytetem było uzyskanie bardziej sportowego charakteru. Jest to niepożądane, niskoczęstotliwościowe buczenie odczuwalne wewnątrz kabiny, które pojawia się najczęściej przy określonych obrotach silnika oraz podczas jazdy ze stałą prędkością i równomiernym obciążeniem.
W przeciwieństwie do charakterystycznego, sportowego brzmienia wydechu, które pojawia się podczas przyspieszania i zwiększania obrotów, drone nie dostarcza pozytywnych emocji z jazdy. Jest to monotonny rezonans, który po kilku minutach może stać się męczący zarówno dla kierowcy, jak i pasażerów - szczególnie podczas długich tras. To właśnie dlatego samochód może brzmieć świetnie podczas przyspieszania, ale jednocześnie być uciążliwy podczas spokojnej podróży.
Dlaczego powstaje zjawisko drone?
Zjawisko nazywane drone jest bezpośrednio związane z falami ciśnienia powstającymi podczas pracy silnika. Każdy cykl spalania generuje impulsy spalin, które przemieszczają się przez cały układ wydechowy w postaci fal akustycznych. W zależności od konstrukcji układu mogą one:
- wzajemnie się wygaszać,
- rozpraszać,
- albo wzmacniać.
Jeżeli częstotliwość tych fal pokryje się z naturalną częstotliwością rezonansową układu wydechowego lub elementów nadwozia, energia dźwięku zamiast zostać wygaszona zostaje wzmocniona. W efekcie kierowca odczuwa charakterystyczne buczenie, często najbardziej słyszalne właśnie w kabinie samochodu.
Gotowy na kolejny etap modyfikacji wydechu?
Sprawdź naszą ofertę tłumików z przepustnicą i wybierz rozwiązanie dopasowane do swojego projektu. Oferujemy konstrukcje wykonane ze stali nierdzewnej AISI 304, określanej również jako T304 lub 304SS, dostępne w najpopularniejszych średnicach układów wydechowych - m.in. 51 mm (2"), 57 mm (2,25"), 63 mm (2.5") oraz
76 mm (3").
Dlaczego drone często pojawia się po modyfikacji wydechu?
Wiele modyfikacji układu wydechowego skupia się przede wszystkim na zwiększeniu przepływu spalin i uzyskaniu mocniejszego, bardziej sportowego brzmienia. Jednak dobrze zaprojektowany wydech nie polega wyłącznie na tym, by był głośniejszy. Równie ważne jest odpowiednie kontrolowanie częstotliwości i rezonansów, tak aby uzyskać wyrazisty charakter bez pogorszenia komfortu codziennej jazdy.
W przeszłości popularnym sposobem na zmianę brzmienia było usuwanie części tłumików, stosowanie tłumików przelotowych bez odpowiedniego strojenia, zwiększanie średnicy rur czy upraszczanie konstrukcji całego układu. Choć takie modyfikacje mogły poprawić dźwięk podczas dynamicznej jazdy, często prowadziły również do pojawienia się zjawiska drone podczas spokojnego pokonywania dłuższych tras.
Największym wyzwaniem związanym z dobrym tuningiem nie jest uzyskanie głośniejszego wydechu. Największym wyzwaniem jest uzyskanie odpowiedniego charakteru bez utraty komfortu.
Jak aktywny wydech pomaga ograniczyć problem rezonansu?
Technologia sterowanych tłumików stosowana w aktywnych wydechach nie eliminuje zjawiska drone wyłącznie poprzez zwiększenie lub zmniejszenie głośności. Jego największą zaletą jest możliwość zmiany charakterystyki pracy układu w zależności od warunków jazdy. Dzięki temu samochód może zachować wysoki komfort podczas codziennego użytkowania, a jednocześnie oferować bardziej sportowe brzmienie wtedy, gdy kierowca ma ochotę w pełni wykorzystać jego potencjał.
Tryb zamknięty - komfort Daily
Przy zamkniętej przepustnicy spaliny kierowane są przez bardziej rozbudowaną drogę tłumiącą. W zależności od konstrukcji tłumika mogą wykorzystywać komory rezonansowe, kanały o odpowiednio dobranej długości oraz elementy odpowiedzialne za rozpraszanie energii akustycznej. Nie chodzi tutaj wyłącznie o zmniejszenie głośności. Zadaniem takiej konstrukcji jest przede wszystkim kontrolowanie fal ciśnienia powstających podczas pracy silnika.
Każdy cykl pracy cylindra generuje impuls ciśnienia w spalinach, który przemieszcza się przez cały układ wydechowy. Jeżeli częstotliwość fal ciśnienia pokryje się z naturalną częstotliwością rezonansową układu, kierowca może odczuwać charakterystyczne buczenie określane jako rezonans. Jednak gdy fale te zostaną odpowiednio ukształtowane i rozproszone, samochód może zachować przyjemny, sportowy charakter bez nadmiernego obciążania kierowcy hałasem. Właśnie dlatego tryb zamknięty jest szczególnie istotny w samochodach typu Daily - użytkowanych każdego dnia, pokonujących długie trasy i często przewożących pasażerów.
Tryb otwarty - sportowy charakter
Po otwarciu przepustnicy układ zmienia swoją charakterystykę. Sterowany zawór umożliwia spalinom przejście przez alternatywną drogę typu bypass / straight-through, która omija część sekcji tłumiącej. Droga przepływu staje się krótsza, a układ wydechowy może pracować z mniejszą liczbą ograniczeń.
Nie oznacza to jednak całkowitego "otwarcia rury". Profesjonalnie zaprojektowany aktywny wydech nadal musi zachować odpowiednią kontrolę nad przepływem, temperaturą oraz charakterystyką akustyczną. Celem nie jest maksymalizacja hałasu, ale zmiana zachowania układu w sposób przewidywalny i kontrolowany. To właśnie odróżnia przemyślany system aktywnych wydechów od przypadkowego zwiększenia średnicy rury lub całkowitego usunięcia elementów tłumiących.

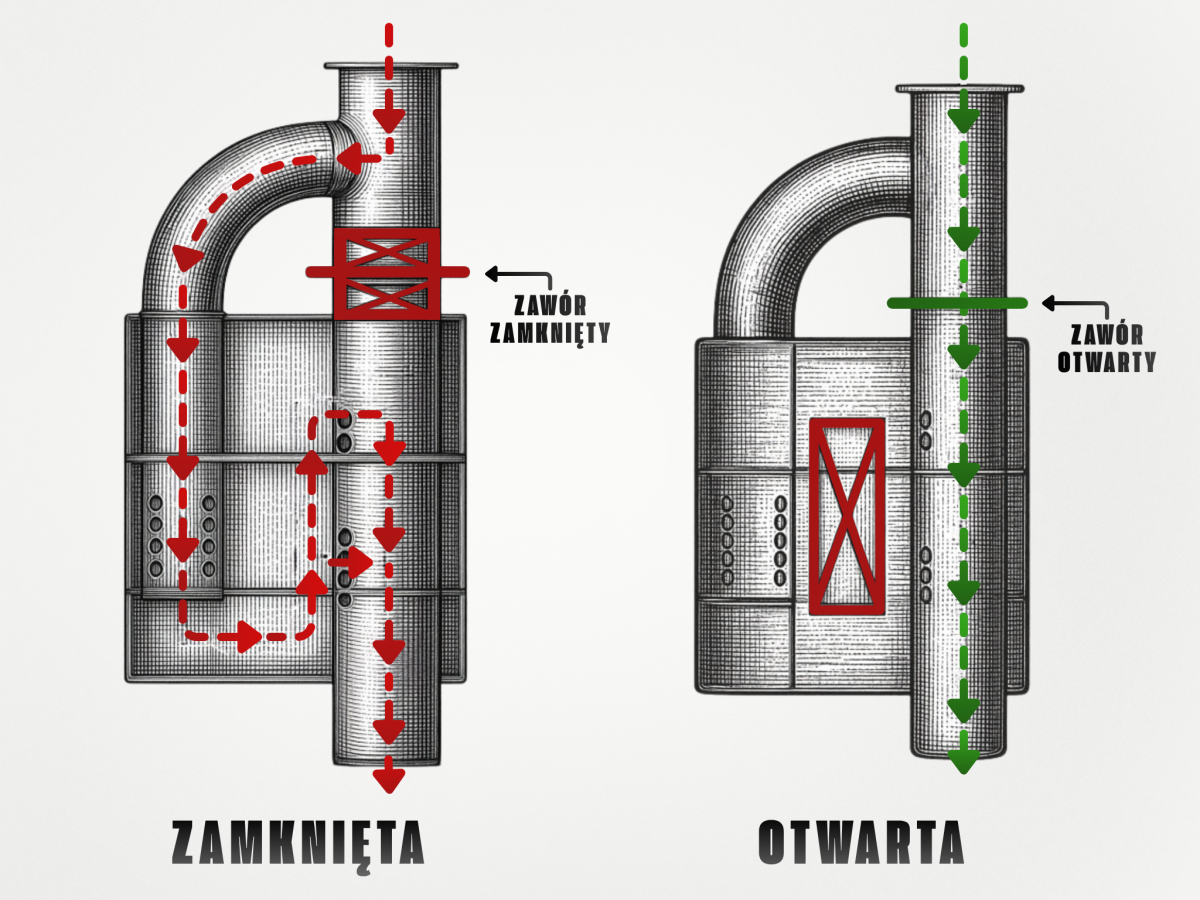

Zasada działania aktywnego tłumika - tryb zamknięty i otwarty.
Ważne: Nieprawidłowe umiejscowienie bypassu przed sondą lambda lub nieszczelność w pobliżu czujnika mogą zaburzać jego odczyty. Dowiedz się więcej: Montaż przepustnicy wydechu a sonda lambda - jak uniknąć błędów ECU?
Aktywny wydech - komfort Daily i sportowy charakter w jednym samochodzie
Przez lata modyfikacja układu wydechowego wiązała się z koniecznością podjęcia decyzji: komfort czy sportowy charakter. Zbyt cichy układ pozostawiał niedosyt podczas dynamicznej jazdy, natomiast mocno otwarte rozwiązania mogły sprawiać problemy podczas codziennego użytkowania. Kierowcy często decydowali się na rozwiązania o większym przepływie i mniej restrykcyjnej konstrukcji, które podczas dłuższych tras, przy stałej prędkości, powodowały pojawienie się zjawiska zwanego drone, czyli niskiego, uciążliwego buczenia w kabinie.
W samochodzie użytkowanym codziennie komfort akustyczny jest równie ważny jak sportowy charakter. Właśnie w tym wypadku możliwość wyboru charakteru auta jest największą zaletą aktywnego wydechu. Zamiast budować wydech pod jeden konkretny scenariusz jazdy, technologia ta pozwala stworzyć system, który może zmieniać swoje zachowanie w zależności od sytuacji.
Jeden samochód, różne potrzeby
To samo auto może każdego dnia pełnić zupełnie różne role. Rano służy jako środek transportu do pracy, po południu pokonuje kilkaset kilometrów autostradą, a w weekend bierze udział w zlocie lub staje się elementem projektu tuningowego. W każdej z tych sytuacji kierowca oczekuje od samochodu czegoś innego. Aktywny wydech pozwala pogodzić oba te światy, oferując zupełnie inne odczucia podczas jazdy na wyciągnięcie ręki.
Gdzie aktywny wydech sprawdza się najlepiej?
Możliwość zmiany charakterystyki układu wydechowego sprawia, że tłumiki aktywne znajdują zastosowanie w bardzo różnych projektach.
Daily
W samochodach użytkowanych na co dzień priorytetem jest komfort. Zamknięta przepustnica pozwala ograniczyć hałas podczas jazdy miejskiej i długich tras, a w razie potrzeby kierowca może w kilka sekund zmienić charakter układu.
Street Performance
Projekty Street wymagają zachowania równowagi pomiędzy funkcjonalnością a sportowym charakterem. Aktywny wydech pozwala dopasować brzmienie samochodu do sytuacji - od spokojnej jazdy po bardziej dynamiczne wykorzystanie potencjału silnika, bez niezmiennego, stałego ustawienia.
Premium Performance
To właśnie w samochodach klasy premium technologia aktywnego wydechu zdobyła największą popularność. Połączenie wysokiego komfortu z możliwością szybkiej zmiany charakterystyki pracy układu stało się inspiracją dla współczesnych projektów wykorzystujących uniwersalne przepustnice.
Tłumik aktywny czy sama przepustnica - które rozwiązanie będzie lepsze?
Choć oba rozwiązania wykorzystują podobną zasadę działania, czyli możliwość zmiany drogi przepływu spalin, ich zastosowanie i wpływ na charakterystykę układu wydechowego są zupełnie inne.
- Sama przepustnica wydechu (Exhaust Cutout): Jest najczęściej wybierana w projektach custom, gdzie kierowca chce uzyskać możliwość szybkiego przełączenia pomiędzy klasyczną drogą przepływu a dodatkowym kanałem bypass. Daje to dużą swobodę podczas budowy indywidualnego układu, pozwalając zmieniać jego charakterystykę bez wymiany całego wydechu.
- Tłumik aktywny: To kompletny element układu wydechowego, łączący klasyczny tłumik oraz sterowaną przepustnicę. Zmienia drogę przepływu spalin i kontroluje sposób tłumienia dźwięku. Pozwala to uzyskać bardziej przewidywalny efekt - komfort na co dzień oraz sportowe brzmienie po otwarciu klapy.
Podsumowanie
Technologia aktywnego wydechu pokazuje, że współczesny tuning nie musi oznaczać kompromisów. Odpowiednio zaprojektowany system aktywnego wydechu pozwala kontrolować charakter układu wydechowego i dopasować go do różnych sytuacji - od komfortowej jazdy na co dzień po bardziej emocjonujące wykorzystanie samochodu.
FAQ - najczęściej zadawane pytania
Czy tłumik aktywny jest głośniejszy od standardowego tłumika?
Tak, po otwarciu przepustnicy może zaoferować bardziej sportowe brzmienie, ale jego największą zaletą jest możliwość zmiany charakterystyki pracy.
Czy można zamontować tłumik aktywny w każdym samochodzie?
Tak, w większości przypadków, jednak dobór zależy od średnicy układu, ilości miejsca oraz konstrukcji istniejącego wydechu.
Czym różni się tłumik aktywny od przepustnicy wydechu?
Przepustnica zmienia głównie drogę przepływu spalin, natomiast tłumik aktywny łączy funkcję tłumienia i sterowania przepływem w jednym elemencie.
Czy aktywny wydech zwiększa moc samochodu?
Tak, może to pośrednio zrobić. Jednak głównym jego zadaniem jest zmiana charakterystyki dźwięku i przepływu spalin. Ewentualny wpływ na osiągi zależy od całej konstrukcji układu i konkretnego silnika.
Jak steruje się przepustnicą w aktywnym wydechu?
W zależności od systemu może odbywać się to za pomocą pilota, modułu automatycznego lub zintegrowanej elektroniki samochodu.
O materiale
Artykuł został opracowany przez zespół TuningLab na podstawie analizy konstrukcji tłumików aktywnych, sposobu działania przepustnic oraz zjawisk akustycznych występujących w zmodyfikowanych układach wydechowych. Ostateczny efekt dźwiękowy zależy od silnika, średnicy rur, konstrukcji tłumików, miejsca montażu oraz charakterystyki całego układu.
